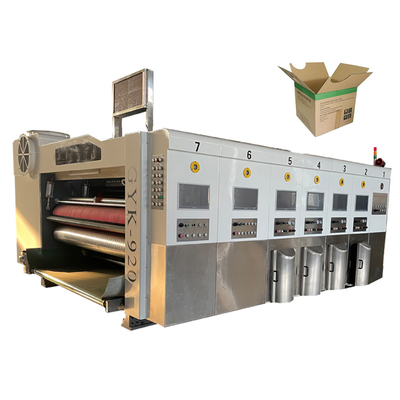

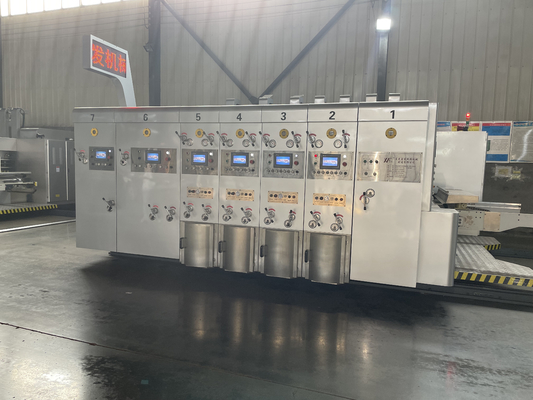

Máquina troqueladora y ranuradora de impresión en tres colores GYM-A 1628

Ⅰ.Parte del alimentador:

1. Alimentador de borde delantero:

1) Sistema de alimentación de borde de avance tipo ruedas de cuatro filas, operación fácil, alta precisión.

2) Las ruedas de borde delantero adoptan la marca Maxdura de Taiwán, resistente al desgaste duradero.

3) Ventilador de 7.5kw, alimentación de papel auxiliar de succión de aire, de acuerdo con el grado de flexión del tablero, volumen de aire ajustable para garantizar una alimentación de papel suave.La frecuencia variable controla el volumen de aire.

4) Las posiciones de los deflectores izquierdo y derecho están reguladas eléctricamente por la varilla roscada, que es conveniente y rápida de ajustar.La posición del espacio libre superior e inferior del deflector frontal se ajusta manualmente por separado.

5) Con la función de salto de alimentación, elija la función de salto de alimentación de acuerdo con las necesidades para garantizar el procesamiento de tableros de gran tamaño.El levantamiento y la caída del papel adoptan un cilindro para impulsar la acción rápidamente y ahorrar esfuerzo.

6) La máquina host adopta el control de conversión de frecuencia, el arranque de la máquina, funciona sin problemas y puede ahorrar un 30% de energía.

7) Equipó el interruptor de control de enclavamiento que está conectado con la unidad de troquelado, para realizar una parada urgente, detener la alimentación o reanudar la alimentación, avance y retroceso, avance de fase de cada unidad y una operación más humanizada.

8) El marco de papel trasero puede controlar eléctricamente el movimiento de posición, acelerar el ajuste.

9) Dispositivo de eliminación de polvo: equipado con un cepillo de alta calidad y un ventilador de eliminación de polvo de 4kw, puede eliminar las impurezas en la superficie de impresión del cartón en grandes cantidades y mejorar la calidad de impresión.

10) Ajuste manual de la posición del deflector trasero.

11) Contador de alimentación de papel, ajuste y visualización de la cantidad de producción.

2 .Separación y combinación de unidades.

1) Separación de la unidad de control eléctrico y combinación con una campana de alarma, y ​​la alarma sonará continuamente durante el viaje en movimiento para garantizar la seguridad de los operadores.

2) el eje de transmisión está equipado con un embrague de seguridad para evitar daños a la máquina debido a un mal funcionamiento (cuando la máquina no está bloqueada, la máquina principal no puede comenzar a funcionar).

3) Dispositivo de enclavamiento neumático.

4) Dispositivo de protección de arranque del motor anfitrión.

3. Rodillo de alimentación de papel

1) El diámetro exterior es de 155 mm.

2) Tubo de acero sin costura, recubierto con goma resistente al desgaste y corrección balanceada.

3) El diámetro del rodillo estampador de alimentación inferior es de 155 mm y cromado.

4) La holgura de los rodillos de alimentación de papel se ajusta manualmente mediante un cuerpo de engranaje helicoidal autoblocante de doble polo, y la holgura se ajusta mediante un engranaje excéntrico, marcado con una escala.

4. Auto volver a cero dispositivo

1) La unidad de alimentación y la unidad de impresión se restablecen automáticamente a cero.

2) En general, la caja de cartón está equipada con un dispositivo de puesta a cero automático, que se puede ajustar a la posición correcta mediante dos piezas de cartón de impresión de prueba, para reducir el desperdicio de cartón.

Ⅱ.Unidad de impresión

1. Rodillo de impresión

1) El diámetro exterior de 410 mm.

2) Material de la placa de acero, pulido superficial, cromado duro.

3) Corrección de equilibrio, buen funcionamiento.

4) Rodillo fijo de rueda de trinquete que instala la placa de impresión.

5) Se aplicará la ranura de la placa de formato completo, adecuada para la versión colgante de 9 mm.

6) Cargue y descargue la placa de impresión, haga giros positivos y negativos mediante un interruptor de pie eléctrico.

7) Ajuste manual transversal del rodillo de impresión, rango de 2-5 mm.

1. Rodillo de presión de impresión

1) El diámetro exterior es de 175 mm.

2) Pulido de la superficie de la tubería de acero, cromado duro.

3) Corrección de equilibrio, buen funcionamiento.

4) El espacio del rodillo de la imprenta se ajusta manualmente mediante un cuerpo de engranaje helicoidal autoblocante de doble polo, y el espacio se ajusta mediante un engranaje excéntrico, marcado con una escala.

2. Anilox de acero (fabricado por la empresa Haili de la provincia de Jiangsu)

1) El diámetro exterior de 215 mm.

2) La superficie de la tubería de acero adopta un proceso de cromado avanzado, que es duro, suave y resistente al desgaste.

3) El punto es consistente y la tinta es uniforme.

4) Prolongue la vida útil de la placa de impresión y el rodillo de goma.

5) Se adopta una voluta autoblocante de doble polo para ajustar manualmente la holgura del rodillo anilox, y se usa un manguito de acero excéntrico para ajustar la holgura, y se marca la escala.

3. Rodillo de goma

1) El diámetro exterior es de 205 mm.(hecho por jizhou chunfeng.)

2) La superficie del tubo de acero está cubierta con caucho resistente al desgaste.

3) Molienda especial en rodillo de goma, buen efecto de transferencia de tinta.

4) Se adopta un cuerpo de engranaje helicoidal autoblocante de doble polo para ajustar manualmente la holgura entre el anilox y el rodillo de goma, y ​​se usa un engranaje excéntrico para ajustar la holgura, y se marca la escala.

4. Rodillo guía de papel superior e inferior

1) Rodillo superior: diámetro exterior 86 mm, tubo sin costura, con cuatro ruedas de papel.

2) Rodillo inferior: diámetro exterior 155 mm, tubo de acero sin costura, rectificado superficial, cromado duro.

3) La holgura de los rodillos de alimentación de papel se ajusta manualmente mediante el cuerpo del engranaje helicoidal autoblocante de doble polo, y la holgura se ajusta mediante un engranaje excéntrico, marcado con una escala.

5. Dispositivo de ajuste de fase

1) Estructura de engranajes planetarios.

2) La fase de impresión adopta el ajuste digital eléctrico de 360 ​​grados del microordenador LCD.(ajustable para funcionamiento y parada).

3) Posición lateral manual, distancia regulable +/-5mm.

4) El rodillo de la placa de impresión adopta una microcomputadora LCD para ajustar la fase, que puede restablecerse a cero y ajustar la placa rápidamente con alta precisión.

6. Sistema de reciclaje de tinta

1) Bomba de diafragma neumática, suministro de tinta estable, fácil operación y mantenimiento.

2) Pantalla de filtro de tinta, filtroimpurezas.

7. Dispositivo de corrección de fase de impresión

1) Mecanismo de freno neumático.

2) Cuando las unidades están separadas o en proceso de ajuste de fase, el mecanismo de freno restringe la rotación de la máquina, mantiene el punto fijo de la posición original del engranaje.

Ⅲ.Unidad de ranurado (ajuste completo de la computadora)

1. Se adopta la pantalla táctil de la computadora

A través de PLC y codificador rotatorio, se puede realizar la detección y el ajuste automáticos.Se pueden invocar órdenes de almacenamiento.

2. Ajuste completo de la computadora

Además de usar la pantalla táctil de la computadora, ajuste la dirección axial y la altura de la caja de cada asiento de corte a través del PLC y el codificador rotatorio.Los botones de control eléctrico también se pueden usar para ajustar la dirección axial de cada asiento de corte y la altura de la caja.

3. Ajuste de fase de ranurado

1) El ajuste de la fase de ranurado adopta el control de conversión de frecuencia de la pantalla táctil PLC y el ajuste eléctrico digital de 360 ​​° (se puede ajustar el movimiento y la parada).

2) Dispositivo de ajuste de fase cero para asegurar una posición de ranura constante.

4. Sección de pre-arrugado

1) Diámetro del eje de plegado previo de 110 mm, adopte una tubería de acero sin costura de alta calidad.Rectificado de superficies, corrección de equilibrio dinámico, cromado duro, rotación suave.

2) La rueda de pre-arrugado adopta tecnología avanzada para mejorar la gran rueda de pre-arrugado, para que el cartón no se rompa cuando se arrugue la línea.

5. Sección de la rueda de hendido

1) El diámetro del rodillo plegador es de 124 mm y se adopta un tubo de acero sin costura de alta calidad.Rectificado de superficies, corrección de equilibrio dinámico, cromado duro, rotación suave.

2) La rueda de plegado adopta tecnología avanzada.La rueda superior está hecha de pegamento de resina de alta dureza y ranuras en el medio.Al pasar la tabla sincrónicamente con la rueda inferior, la línea de la tabla no se sale de la inclinación.

3) La posición axial de la rueda de hendido, la rueda de pre-hendido y el disco cortador ranurador se ajustan automáticamente de forma sincrónica a través del husillo de bolas de precisión.

4) El ajuste del rodillo inferior de la rueda de plegado, el rodillo de pre-plegado y la cuchilla ranuradora, se adopta una estructura de manguito de excentricidad ajustable para hacer que la estructura sea compacta, fácil de ajustar y con un posicionamiento preciso;

5) El ajuste de la holgura del rodillo inferior de la rueda de plegado, el rodillo de pre-plegado y la cuchilla ranuradora se ajustan manualmente mediante el cuerpo de la rueda helicoidal autoblocante de doble polo, y la holgura se ajusta mediante un engranaje excéntrico y se marca con una escala.

6. Asiento de la hoja de pre-arrugado, corte longitudinal y ranurado

1) El diámetro del rodillo superior de ranurado es de 156 mm, tubo de acero sin costura, las dos veces de rectificado, la superficie cromada dura, moviéndose suavemente.

2) El diámetro inferior del rodillo de ranurado es de 156 mm, tubo de acero sin costura, las dos veces de rectificado, la superficie cromada dura, moviéndose suavemente.

3) Mecanizado de precisión del disco de la cuchilla ranuradora superior.

4) Ajuste eléctrico de la posición axial síncrona de los discos superior e inferior de las cuchillas ranuradoras, la rueda hendidora, el disco de la cuchilla hendidora y la rueda prehendidora.

5) Ranurado de cuchillas dobles de un solo eje, el ajuste de altura de la caja adopta la estructura de control eléctrico del diente interno, de modo que el aceite lubricante no es fácil de contaminar la caja de cartón.Y el ajuste de altura de la caja tiene un dispositivo electrónico de protección contra colisiones, no dañará la máquina.

6) El mecanismo transversal de la placa guía adopta el diseño combinado de husillo de bolas de precisión y eje óptico lineal, con movimiento flexible y posicionamiento preciso.

7. Mecanismo de ajuste de fase de ranura

1) Estructura de engranajes planetarios.

2) La fase de ranurado está controlada por computadora y se ajusta eléctricamente digitalmente en 360 ° (se puede ajustar el movimiento y la parada).

8. Interruptor de operación y control

El panel de control está equipado con una pantalla táctil de 6 pulgadas, lo que facilita el ajuste del tamaño de las ranuras.

Ⅳ.Unidad de troquelado

1. Ruedas de plegado

1) El diámetro del rodillo es un tubo de acero sin costura de 110 mm, a través de dos veces de rectificado, la superficie cromada dura, moviéndose suavemente.

2) El espacio libre de las ruedas de plegado se ajusta manualmente mediante un cuerpo de engranaje helicoidal autoblocante de doble polo, y el espacio libre se ajusta mediante un engranaje excéntrico, marcado con una escala.

1. Rodillos troqueladores

1) El diámetro del rodillo de troquelado inferior es un rodillo de troquelado estándar de 360 ​​mm, que está hecho de fundición centrífuga de aleación de acero con rectificado de alta precisión.Está equipado con dispositivo de sujeción ranurado.

2) El diámetro del rodillo de la alfombrilla de goma es de 388,9 mm, mecanizado con acabado de acero 45# de alta calidad, corrección de equilibrio, cromado duro.La alfombrilla de goma adopta la marca Depair de Alemania: funda de goma de poliuretano resistente con incisión suave, instalación conveniente y más de 8 millones de veces de troquelado.El rodillo de alfombrilla de goma adopta dispositivos de movimiento mecánico, cada cuchillo cortará en diferentes posiciones, prolongará efectivamente la vida útil de la alfombrilla de goma, la distancia de movimiento es de 30 mm, el dispositivo de compensación automática de velocidad lineal, hace que el bucle infinito de troquelado funcione en dirección circunferencial , para que el desgaste de la alfombra de goma sea más uniforme.cuando el diámetro del rollo suave cambia, la compensación de seguimiento automático, sin ajuste manual, asegura que el tamaño de cada lote de cajas de cartón troquelado sea completamente consistente, y el dispositivo de separación del rodillo de troquelado está equipado con un cilindro, cuando no alimenta cartón y está en ralentí, los dos rollos superior e inferior serán separables, reducen el desgaste de la alfombrilla de goma y la cuchilla.Mientras tanto, la vida útil de la alfombrilla de goma y el módulo de cuchillas se amplía considerablemente.

3) Mecanismo de pulido automático del rodillo de goma, repara y pule la alfombrilla de goma desgastada varias veces.La tasa de reutilización de la alfombra de goma se ha incrementado considerablemente.La lámpara de alarma sigue parpadeando cuando se repara el rodillo de goma.

4) Sistema de limpieza: el eje de estampado delantero y trasero se presiona contra la correa a través del motor de desaceleración, y el desperdicio de papel se elimina por completo, de modo que la máquina no se vea afectada por la acumulación de papel usado.La eficiencia del trabajo se mejora considerablemente.

2. Estructura de ajuste de fase de los rodillos troqueladores

1) Estructura de engranajes planetarios.

2) La fase de troquelado adopta un ajuste de 360 ​​grados digital eléctrico de microcomputadora LCD.(ajustable para funcionamiento y parada).
