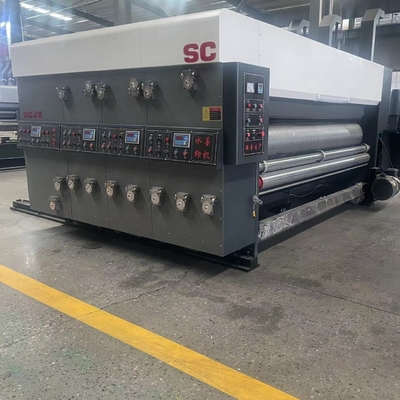

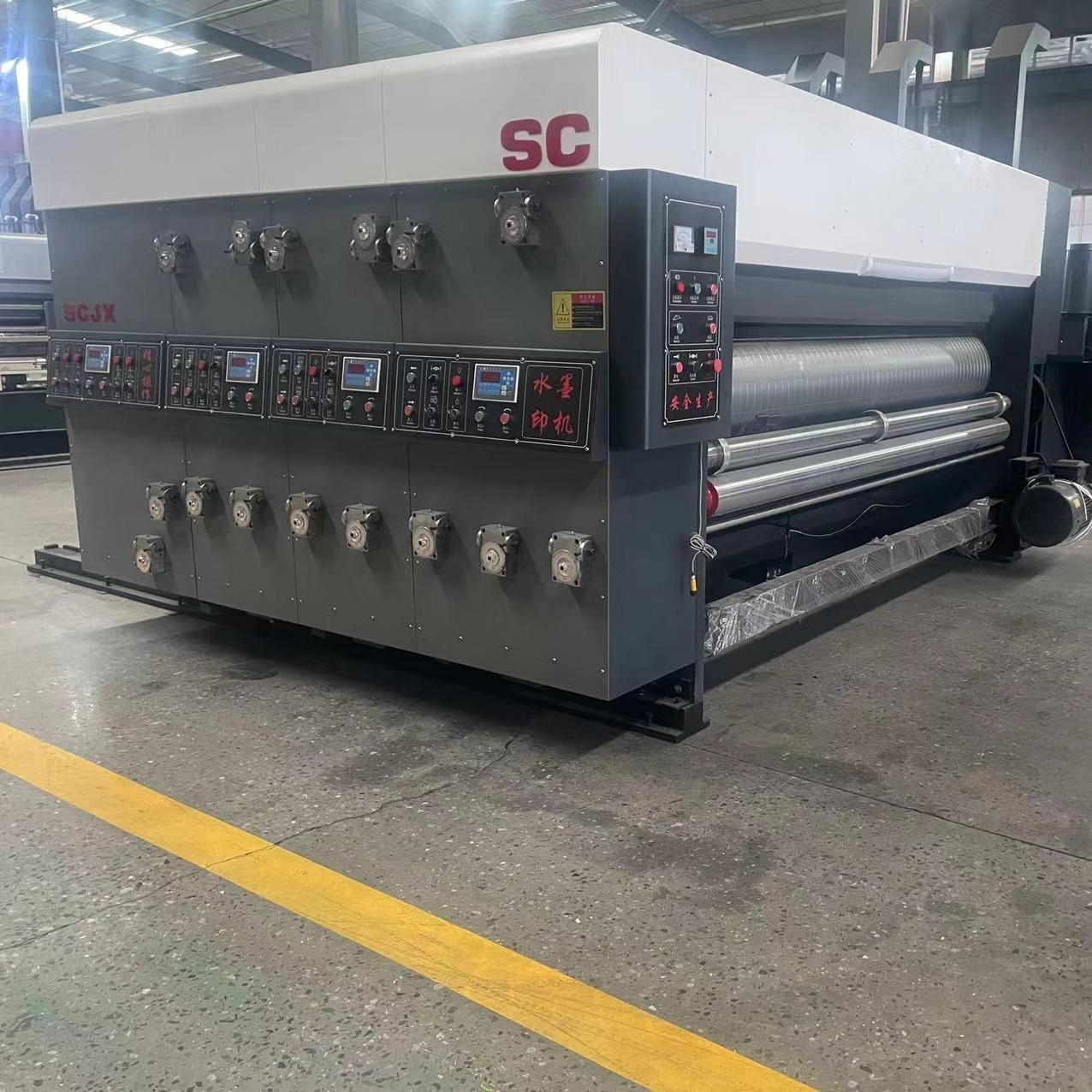

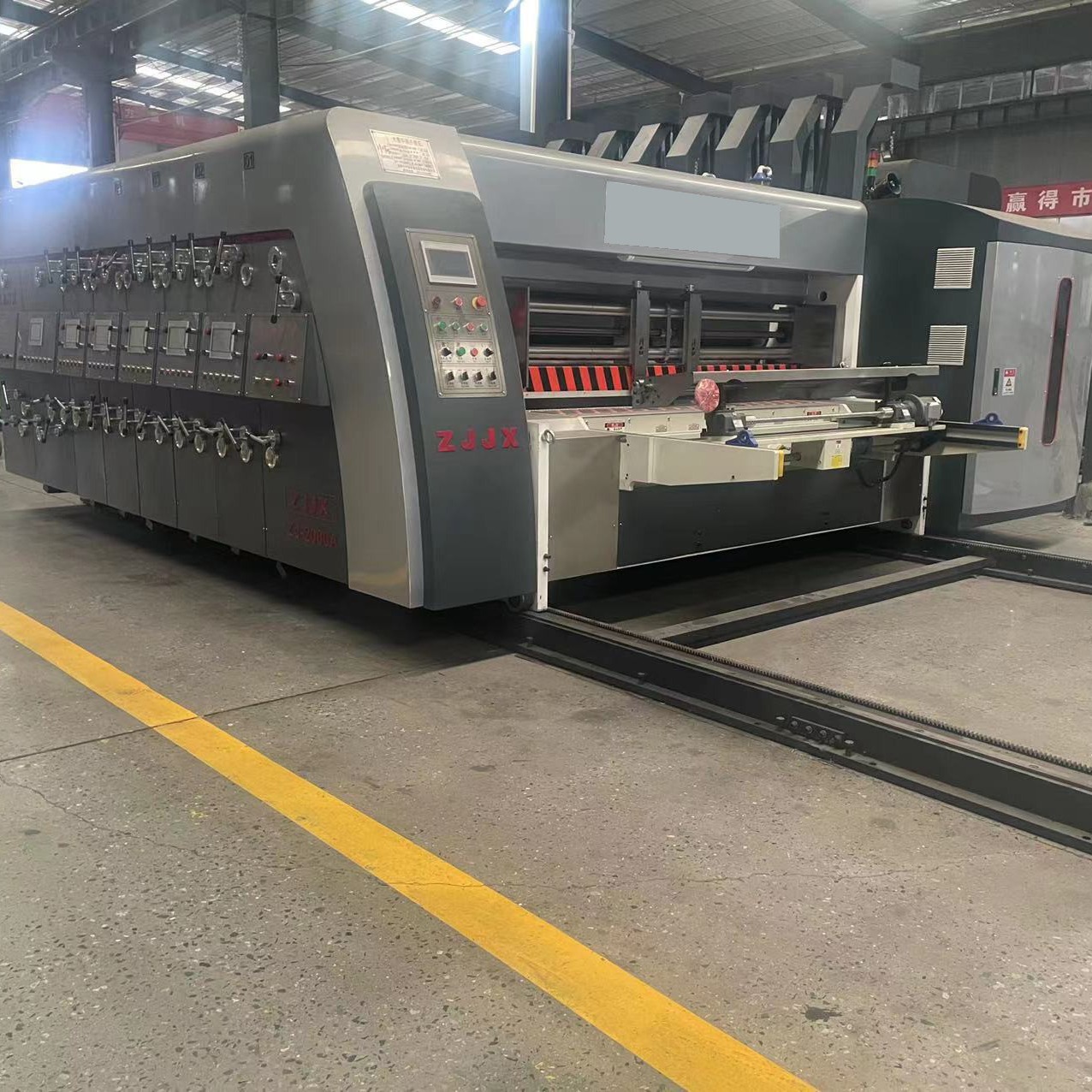

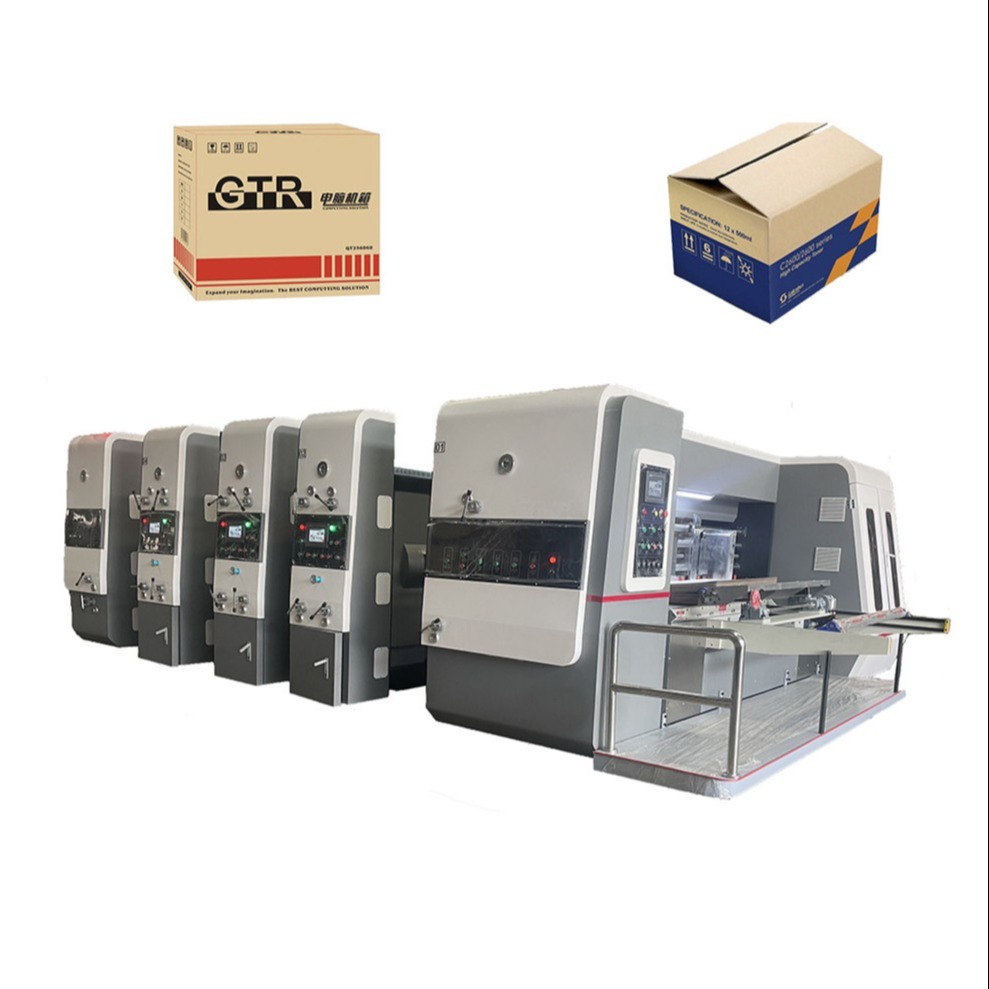

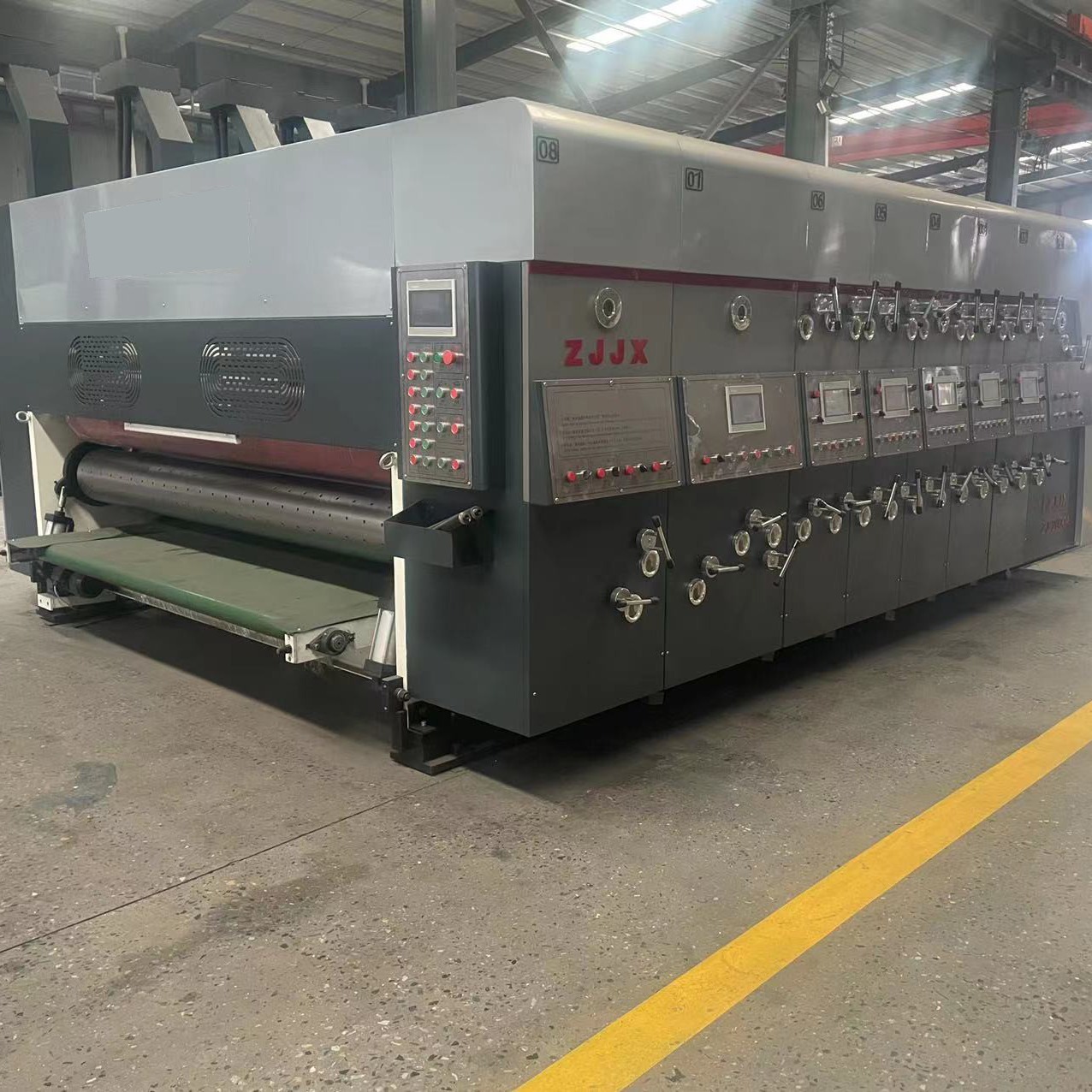

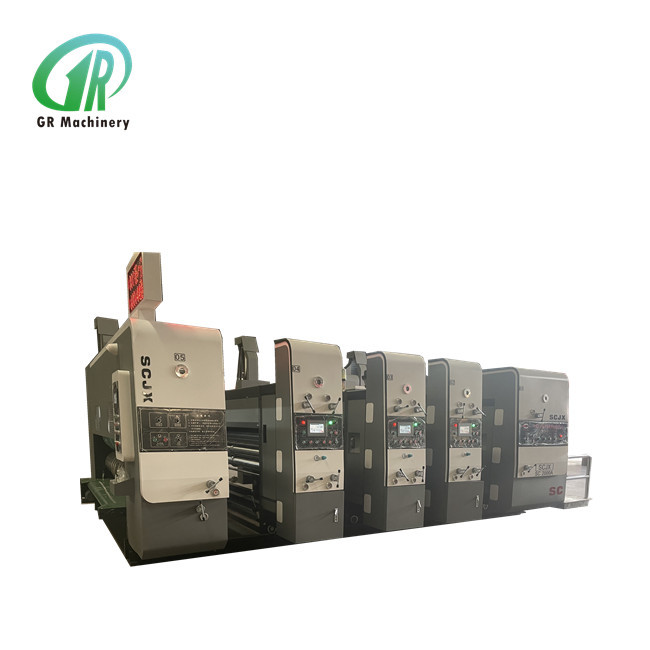

El ranurar acanalado automático del alimentador de Eage de la ventaja de la impresora de Flexo del cartón

Alimentador automático de Eage de ventaja de la impresora de Flexografía del cartón corrugado que ranura el cortar con tintas

Unidad de impresión

1. Rodillo de impresión

1) El diámetro exterior de 410 mm.

2) Material de placa de acero, rectificado de superficies, cromado duro.

3) Corrección del equilibrio, buen funcionamiento.

4) Rodillo fijo con rueda de trinquete que instala la plancha de impresión.

5) Se aplicará toda la ranura de la placa de formato, adecuada para la versión colgante de 9 mm.

6) Cargue y descargue la plancha de impresión, realice giros positivos y negativos mediante un interruptor de pie eléctrico.

7) Ajuste manual transversal del rodillo de impresión, rango de 2-5 mm.

2. Rodillo de presión de impresión

1) El diámetro exterior es de 175 mm.

2) Pulido de superficies de tubos de acero, cromado duro.

3) Corrección del equilibrio, buen funcionamiento.

4) La separación del rodillo de la prensa de impresión se ajusta manualmente mediante un cuerpo de engranaje helicoidal autoblocante de doble polo, y la separación se ajusta mediante un engranaje excéntrico, marcado con una escala.

3. Anilox de acero

1) El diámetro exterior de 215 mm.

2) La superficie de la tubería de acero adopta un proceso avanzado de cromado, que es duro, liso y resistente al desgaste.

3) El punto es consistente y la tinta es uniforme.

4) Prolongar la vida útil de la plancha de impresión y del rodillo de goma.

5) Se adopta una voluta autoblocante de doble polo para ajustar manualmente la holgura del rodillo anilox, y se utiliza un manguito de acero excéntrico para ajustar la holgura y se marca la escala.

4. Rodillo de goma

1) El diámetro exterior es de 205 mm. (hecho por jizhou chunfeng).

2) La superficie del tubo de acero está cubierta con caucho resistente al desgaste.

3) Rectificado especial en rodillo de goma, buen efecto de transferencia de tinta.

4) Se adopta un cuerpo de engranaje helicoidal autoblocante de doble polo para ajustar manualmente la holgura entre el anilox y el rodillo de goma, y ​​se utiliza un engranaje excéntrico para ajustar la holgura y se marca la escala.

5. Rodillo guía de papel superior e inferior

1) Rodillo superior: diámetro exterior 86 mm, tubo sin costura, con cuatro ruedas de papel.

2) Rodillo inferior: diámetro exterior 155 mm, tubo de acero sin costura, rectificado de superficies, cromado duro.

3) La holgura de los rodillos de alimentación de papel se ajusta manualmente mediante un cuerpo de engranaje helicoidal autoblocante de doble polo, y la holgura se ajusta mediante un engranaje excéntrico, marcado con una escala.

6. Dispositivo de ajuste de fase

1) Estructura de engranajes planetarios.

2) La fase de impresión adopta un ajuste digital eléctrico de 360 ​​grados con microcomputadora LCD. (regulable para funcionamiento y parada).

3) Posición lateral manual, distancia ajustable de +/-5 mm.

4) El rodillo de la plancha de impresión adopta una microcomputadora LCD para ajustar la fase, que puede restablecerse a cero y ajustar la plancha rápidamente con alta precisión.

7. Sistema de reciclaje de tinta

1) Bomba de diafragma neumática, suministro de tinta estable, fácil operación y mantenimiento.

2) Pantalla de filtro de tinta, filtro de impurezas.

8. Dispositivo de fijación de fase de impresión

1) Mecanismo de freno neumático.

2) Cuando las unidades están separadas o en proceso de ajuste de fase, el mecanismo de freno restringe la rotación de la máquina, mantiene el punto fijo de la posición original del engranaje.

Unidad de ranurado (ajuste completo por computadora)

1. Se adopta la pantalla táctil de la computadora

A través de PLC y codificador rotatorio, se puede realizar la detección y el ajuste automáticos. Se pueden invocar órdenes de almacenamiento.

2. Ajuste completo de la computadora

Además de utilizar la pantalla táctil de la computadora, ajuste la dirección axial y la altura de la caja de cada asiento de corte a través del PLC y el codificador rotatorio. También se pueden utilizar botones de control eléctrico para ajustar la dirección axial de cada asiento de corte y la altura de la caja.

3. Ajuste de la fase de ranurado

1) El ajuste de fase de ranurado adopta control de conversión de frecuencia de pantalla táctil PLC y ajuste eléctrico digital de 360° (se pueden ajustar el movimiento y la parada).

2) Dispositivo de ajuste de fase cero para garantizar una posición de ranura consistente.

4. Sección de pre-hendido

1) Diámetro del eje de preplegado de 110 mm, adopte tubería de acero sin costura de alta calidad. Rectificado de superficies, corrección del equilibrio dinámico, cromado duro, rotación suave.

2) La rueda de pre-hendido adopta tecnología avanzada para mejorar la rueda de pre-hendido grande, de modo que el cartón no se rompa al doblar la línea.

5. Sección de rueda de plegado

1) El diámetro del rodillo de plegado es de 124 mm y se adopta tubería de acero sin costura de alta calidad. Rectificado de superficies, corrección del equilibrio dinámico, cromado duro, rotación suave.

2) La rueda de plegado adopta tecnología avanzada. La rueda superior está hecha de pegamento de resina de alta dureza y ranuras en el medio. Al pasar la tabla en sincronía con la rueda inferior, la línea de la tabla no se sale de la inclinación.

3) La posición axial de la rueda de hendido, la rueda de pre-hendido y el disco cortador de ranurado se ajusta automáticamente y sincrónicamente a través del husillo de bolas de precisión.

4) El ajuste del rodillo inferior de la rueda de plegado, el rodillo de pre-plegado y la cuchilla ranuradora, la estructura de manguito de excentricidad ajustable se adopta para hacer que la estructura sea compacta, fácil de ajustar y con un posicionamiento preciso;

5) El ajuste de la holgura del rodillo inferior de la rueda de plegado, el rodillo de pre-plegado y la cuchilla ranuradora se ajustan manualmente mediante el cuerpo de la rueda helicoidal autoblocante de doble polo, y la holgura se ajusta mediante un engranaje excéntrico y se marca con una escala.

6. Asiento de cuchilla para pre-plegado, corte y ranurado

1) El diámetro del rodillo superior de ranurado es de 156 mm, tubo de acero sin costura, las dos veces de pulido, la superficie cromada dura, se mueve suavemente.

2) El diámetro del rodillo inferior de ranurado es de 156 mm, tubo de acero sin costura, las dos veces de pulido, la superficie cromada dura, se mueve suavemente.

3) Mecanizado de precisión del disco de la cuchilla ranuradora superior.

4) Ajuste eléctrico de la posición axial sincrónica de los discos de la cuchilla ranuradora superior e inferior, la rueda de plegado, el disco de la cuchilla cortadora y la rueda de pre-hendido.

5) Ranurado de cuchillas dobles de eje simple, el ajuste de altura de la caja adopta la estructura de control eléctrico del diente interno, de modo que el aceite lubricante no contamine fácilmente la caja. Y el ajuste de altura de la caja tiene un dispositivo electrónico de protección contra colisiones que no dañará la máquina.

6) El mecanismo transversal de la placa guía adopta el diseño combinado de husillo de bolas de precisión y eje óptico lineal, con movimiento flexible y posicionamiento preciso.

7. Mecanismo de ajuste de fase de ranura

1) Estructura de engranajes planetarios.

2) La fase de ranurado se controla mediante computadora y se ajusta eléctricamente digitalmente en 360° (se pueden ajustar el movimiento y la parada).

8. Interruptor de operación y control

El panel de control está equipado con una pantalla táctil de 6 pulgadas, que facilita el ajuste del tamaño de las ranuras.

Unidad de troquelado

1. Ruedas de plegado

1) El diámetro del rodillo es un tubo de acero sin costura de 110 mm, a través de dos tiempos de pulido, la superficie cromada dura se mueve suavemente.

2) La holgura de las ruedas de plegado se ajusta manualmente mediante un cuerpo de engranaje helicoidal autoblocante de doble polo, y la holgura se ajusta mediante un engranaje excéntrico, marcado con una escala.

2. Rodillos troqueladores

1) El diámetro del rodillo de troquelado inferior es un rodillo de troquelado estándar de 360 ​​mm, que está hecho de fundición centrífuga de acero de aleación con rectificado de alta precisión. Está equipado con un dispositivo de sujeción ranurado.

2) El diámetro del rodillo de la estera de goma es de 388,9 mm, mecanizado con acabado de acero 45# de alta calidad, corrección de equilibrio y cromado duro. La alfombra de goma adopta la marca Depair de Alemania: funda de goma de poliuretano resistente con incisión suave, instalación conveniente y más de 8 millones de tiempos de troquelado. El rodillo de la alfombra de goma adopta dispositivos de movimiento mecánico, cada cuchilla cortará en diferentes posiciones, prolongará efectivamente la vida útil de la alfombra de goma, la distancia de movimiento es de 30 mm, el dispositivo de compensación automática de velocidad lineal, hará que el bucle infinito de troquelado funcione en dirección circunferencial, para hacer que el desgaste de la alfombra de goma sea más uniforme. cuando el diámetro del rollo suave cambia, la compensación de seguimiento automática, sin ajuste manual, garantiza que el tamaño de cada lote de cajas de troquelado sea completamente consistente, y el dispositivo de separación del rodillo de troquelado está equipado con un cilindro; cuando no se alimenta el cartón y está inactivo, los dos rollos superior e inferior serán separables, lo que reduce el desgaste de la estera de goma y la cuchilla. Mientras tanto, la vida útil de la estera de caucho y del módulo de cuchillas se extiende considerablemente.

3) Mecanismo de pulido automático del rodillo de goma, repara y pule la alfombra de goma desgastada varias veces. La tasa de reutilización de las esteras de caucho ha aumentado considerablemente. La lámpara de alarma sigue parpadeando cuando se repara el rodillo de goma.

4) Sistema de limpieza: el eje de estampado delantero y trasero se presiona contra la correa a través del motor de desaceleración y el desperdicio de papel se elimina por completo, de modo que la máquina no se verá afectada por la acumulación de papel usado. La eficiencia del trabajo ha mejorado enormemente.

3. Estructura de ajuste de fase de los rodillos troqueladores.

1) Estructura de engranajes planetarios.

2) La fase de troquelado adopta un ajuste digital eléctrico de 360 ​​grados con microcomputadora LCD. (regulable para funcionamiento y parada).

Parámetro técnico

Se pueden seleccionar diferentes configuraciones según las diferentes necesidades de los usuarios; (Puede elegir cualquier combinación de impresión de 1 a 5 colores, ranurado, hebilla perforada, troquelado y apilado).
