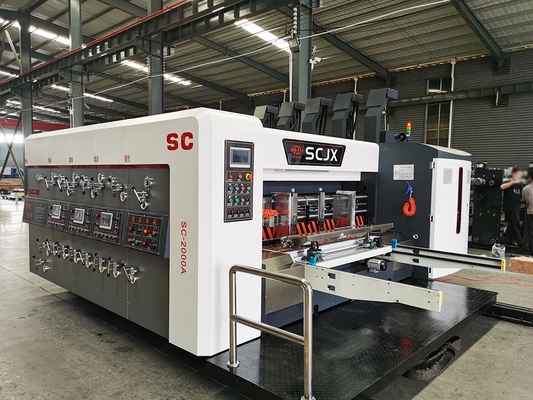

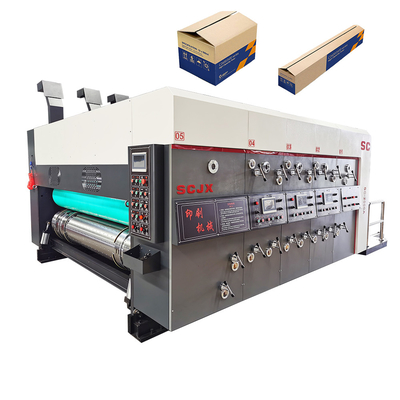

El ranurar y el dado Cuting de la impresión de la marca SC1628 Flexo de Gerun trabajan a máquina alta estabilidad

SC1628 acanaló el cartón Flexo que imprimía ranurando la máquina de Diecuting

Ⅰ. Unidad de alimentación:

1. La alimentación de papel adopta la provincia de Taiwán más avanzada tecnología de la alimentación de papel de borde delantero, y el material del eje de la rueda de la alimentación de papel es el llevar de acero.

2. El panel de control se equipa de una pantalla táctil del color de 7 pulgadas con el interfaz antropomecánico, que puede realizar la operación de la comunicación entre la sección de la alimentación de papel, impresión de la sección, ranurar la sección y cortar la sección con tintas, y puede controlar y exhibir la operación actual de la fase, velocidad entera de la máquina, contando y parando, retraso de elevación de la placa, ajuste del sistema por ejemplo el ajuste de la velocidad constante de la fan del retiro de la fan y de polvo de la adsorción, tiempo de la alineación, continuidad y separación, y control eléctrico antropomecánico del diálogo o manual de sistemas operativos duales de cada sección, con velocidad rápida del ajuste y la operación segura y simple.

3. La fan de la succión ayuda a alimentación de papel, el volumen de aire se puede ajustar en cada sección según el tamaño de la cartulina, y el motor es un motor controlable del convertidor de frecuencia, que reduce el consumo de energía y ahorra el coste. La fan del retiro de polvo es un motor controlable potente del convertidor de frecuencia equipado de los cepillos múltiples del retiro de polvo para quitar impurezas en la superficie de la cartulina y para mejorar la calidad de impresión.

4. Tomando el borde delantero de la cartulina como la prueba patrón de colocación, la influencia del error de longitud de la cartulina se reduce grandemente. Cuando la cartulina se envía a la polea, la velocidad es lo mismo que la de la polea, y la exactitud de la entrega no será afectada por la diferencia de la velocidad.

5. Los indicadores izquierdos y derechos de la parada de la cartulina adoptar la distancia eléctrica del ajuste, que se puede dividir eléctricamente con el contrato a la izquierda e a la derecha o controlado independientemente. El marco de fricción de la cartulina adopta el ajuste delantero-detrás eléctrico para adaptarse a la anchura de la cartulina. El bafle delantero se levanta manualmente y síncrono, que es simple, confiable y fácil de actuar.

6. Unidad que se abre y que se cierra: se abre la máquina del control eléctrico y cerrado con una alarma, la abertura y el cierre guarda el sonar de la alarma, uno-botón que coloca y que se abre y cerrado, y el eje de transmisión se ata con un embrague de fricción para asegurar la seguridad de operadores y para evitarla dañar la máquina debido al misoperation. El dispositivo que entrelaza neumático, cerrándose es firme, conveniente y exacto. El eje de transmisión de la fractura de la unidad se equipa del dispositivo de protección contra sobrecarga para evitar que otras piezas sean dañadas. El mecanismo neumático del eje que entrelaza asegura la fijación firme, conveniente y exacta, se asegura de que la posición que enreda de los engranajes es sin cambios, y la producción normal puede ser alcanzada después de la separación y de agrupar, para evitar el acontecimiento de los residuos de la cartulina debido a imprimir el desplazamiento.

7. El rodillo más bajo del rodillo de alimentación de papel se hace de la tubería de acero inconsútil de alta calidad, que es molida finamente, presionada contra el neto horizontal y electrochapada para aumentar la fricción de la cartulina. El rodillo y las chozas de goma de alimentación están cubiertos en dos capas, la capa interna es 28 grados, que aumenta la elasticidad del eje de goma de la fricción y la capa externa es 45 grados, que aumenta la resistencia de desgaste. Además, se adopta la estructura de suelta rápida, que es más conveniente y más rápidamente. El ajuste de la presión de las chozas de la alimentación de papel adopta el mecanismo de dos etapas del ajuste de la desaceleración del engranaje de gusano, que se ajusta manualmente, y el dial del valor del ajuste muestra la cantidad de ajuste.

Ⅱ. Cuerpo de impresión

1. Rodillo de cliché

1)El diámetro del rodillo de cliché es <>

2) El engranaje planetario de la fase del rodillo de cliché controla el ajuste de the360°degree de la circunferencia, y los controles informáticos del grado 360° el ajuste de la operación del motor, que se puede actuar durante la operación o durante parada. La pantalla táctil exhibe automáticamente la cantidad de ajuste, y ajusta automáticamente después de entrar el tamaño. El dispositivo de centrado automático para el rodillo de cliché, el sistema se proporciona la posición colgante de la placa, hace clic el botón colgante de la posición de la placa, y el equipo corre automáticamente a la posición conveniente para la placa que cuelga, que mejora la eficacia de trabajo. Instale el interruptor de pedal para girar el cilindro de cliché adelante y al revés, que es conveniente para la placa que cambia y barrido de la placa.

2. Rodillo de la impresión

1) Proceso fino con la tubería de acero inconsútil de alta calidad, corrección dinámica y estática de la balanza y operación estable. Apagando y moderando, cargando caliente, equilibrio dinámico y estático, moliendo fino superficial y electrochapando.

2) El engranaje adopta un mecanismo contragolpe-libre del ajuste, que no afecta a enredar del engranaje durante el ajuste y no asegura la exactitud de la transmisión. Ajuste micro manual del hueco entre el rodillo y el rodillo de la impresión, exhibición de cliché de la escala. 1: la caja de engranajes de gusano de 200 doble-etapas se utiliza para ajustar la colocación, y la distancia ajustable es 0-12m m.

3. Rodillo del anilox del metal

1) Las chozas del rodillo de Anilox adoptan la estructura voladiza avanzada, que es conveniente para la instalación y el mantenimiento, y el sistema del raspador se puede instalar más adelante. El rodillo del anilox es fabricado por “Haili Roller” en provincia de Changzhou, Jiangsu, y procesado por tecnología especial del acero de alta calidad, con vida de servicio larga, lleva resistencia y resistencia a la corrosión, y buen control de la tinta. Número de malla de malla del panal: 200, 220, 250, 280 líneas/pulgada, opcional según productos impresos.

2) El ajuste de la placa del tacto del rodillo del rodillo del anilox y de cliché, que es neumático presionando la acción, levanta automáticamente la placa después de parar la máquina, y da vuelta automáticamente en la tinta eléctrica del uniforme para evitar que la tinta se seque. Con la parada/el comienzo de la alimentación de papel, la época de retraso que entinta de cada cuerpo de impresión se fija por separado. El rodillo del anilox se equipa del embrague de sobrante unidireccional, que se separa de la fuerza impulsora, haciéndolo más conveniente y más rápido para mezclar o para lavar la tinta.

3) El rodillo neto de cerámica (opcional con aumento de precios adicional), la superficie de la tubería de acero se cubre con de cerámica, y después de moler y del grabado del laser, los puntos se entintan uniformemente con 200-400 líneas/pulgada, opcional.

3. Rodillo de goma

1) Las chozas son producidas por “la brisa de plata de la primavera de la estrella” en Jizhou, provincia de Hebei, y hechas de los tubos de acero inconsútiles de alta calidad, que son refinados por el tratamiento dinámico y estático de la balanza. La superficie externa se hace del caucho de alta calidad de Ding Qing, que es desgaste-resistente y resistente a la corrosión, y es molida y formada por la amoladora del CNC de la precisión para asegurar la altura y la exactitud medias de chozas.

2) Adopte 1: el ajuste fino de la liquidación del engranaje de gusano de 200 doble-etapas, aplica la tinta uniformemente, la uno mismo-cerradura por gravedad después del ajuste, y el rodillo de goma separado y el rodillo del anilox después de limpiar para prevenir la deformación y la pérdida de goma de elasticidad.

4. Sistema de abastecimiento de la tinta

1) La bomba de la tinta es un tipo unidireccional bomba neumática del diafragma, que puede recuperar el agua acumulada en la bomba y el tubo con el sistema de la circulación del filtro y de la tinta. (Nota: Se equipa una bomba de diafragma doble cuando el sistema de control de la tinta del raspador es opcional. ) Alarma anormal de detección y de detección automática del sistema, de la tinta y del lavado de la cantidad de la tinta, incluyendo la advertencia y la alarma.

2) Tubo de fuente transparente de la tinta y alta taza transparente colgante del almacenamiento de la tinta hacerla más intuitiva para observar la situación de fuente de la tinta en la producción. Tubería y rodillo de limpieza de circulación de la tinta, operación simple y conveniente y limpieza, fuente estable de la tinta.

5. Mecanismo del ajuste de la fase

1) La fase del rodillo de cliché es controlada por el convertidor de frecuencia, y el ajuste de la fase de 360 grados puede ser aplicado en el funcionamiento y la detención de estados.

2) El convertidor de frecuencia controla la velocidad del motor, y el codificador coopera con el sistema de programación del PLC. Según el valor ajustado, los cambios de la velocidad del motor automáticamente, para poder controlar la exactitud del ajuste de la fase dentro 0.2m m.

6. Dispositivo de colocación neumático del freno que entrelaza

1) El mecanismo del freno del cilindro, cuando se separa la máquina o se ajusta la fase, el mecanismo del freno limita la rotación de la máquina y guarda el punto fijo de la posición original del engranaje.

2) Cada cuerpo de impresión se equipa del control de avance lento positivo y negativo de la máquina principal, que hace la operación de la placa que borra, ejecución de la placa y registro del color más simple y más ahorrador de trabajo.

Ⅲ. Ranurar la unidad

1. Pantalla táctil de control de operaciones

1) la operación eléctrica de ranurar el departamento adopta la pantalla táctil para controlar el sistema de automatización de programación del PLC, datos de entrada tales como “longitud * anchura * altura” de los productos de papel según la orden, para comenzar el sistema informático para arreglar automáticamente la orden a la posición requerida con un botón, y para ajustar manualmente la posición que ranura según los requisitos de cliente.

2) Interfaz antropomecánico del color, almacenamiento del menú, remuneración automática y corrección de la distancia del cambio y de otras operaciones. El motor adopta el convertidor de frecuencia para controlar la caja de la transmisión del motor de delta de la provincia de Taiwán. Según el ajuste de la conversión de frecuencia de la velocidad del motor de la distancia, la dislocación lateral de la cabeza de cortador es rápida, estable y exacta. El codificador coopera con la caja de control del PLC para ajustar el cortador destacado, y los cuatro cortadores ajustan la distancia síncrono, que ahorra grandemente el tiempo del ajuste del cortador y mejora la eficacia del trabajo.

2. El preprensar, línea presionando y ranurando la pieza que ranura controlada por ordenador completa de seis-AXIS

1) la estructura ranurada doble-cuchillo del Solo-eje, y la estructura interna del diente se adopta para la altura de la caja, de modo que el aceite lubricante no sea fácil contaminar el cartón. La unidad que ranura se equipa del dispositivo de la parada de emergencia para asegurar seguridad, y se equipa del avance lento positivo y negativo de la máquina entera, que es conveniente y flexible actuar.

2) El grueso estándar de acanalar el cuchillo es 7m m, y el material del acero de aleación muele el diente que acanala el cuchillo después del tratamiento térmico, con dureza y dureza excelentes. el cuchillo del ajuste de la Doble-cuchilla tiene el filo y alta precisión. El eje se hace del tubo de acero inconsútil de alta calidad 45#, y se muele y se electrochapa la superficie, de modo que se mueva suavemente. Mecanismo grande de la dislocación del dispositivo medio del cortador, del ajuste y del corte, adaptabilidad fuerte de la producción. Cuchillo elástico del ajuste de la doble-cuchilla, ajuste liso y ahorro de costes.

3) Adopte la tecnología de carril linear de guía, que es estable y exacta, y asegura la precisión de ranurar fase. ajuste automático del Diez-tornillo, ajuste eléctrico síncrono del movimiento lateral izquierdo y derecho de preprensar la rueda, línea que presiona la rueda y que ranura el asiento del cortador de ranurar la parte, exactitud de control del botón y pantalla táctil.

3. Preprensar la rueda y la línea que presionan la rueda

1) Los ejes superiores y más bajos se hacen del acero de alta calidad, que se apaga y se modera y se electrochapa con el equilibrio dinámico y estático. Equipado de cuatro grupos de nueva línea que presionan las ruedas, puede evitar con eficacia que la cartulina sea machacada, y la línea el presionar es lisa y ordenada. Al mismo tiempo, la parte que ranura se equipa de un sistema de preprensar las ruedas. Después de dos que preprensan y de líneas acuciantes, la línea forma es mejor, no es fácil agrietarse, y la caja es regular.

2) Ajuste manualmente el dial del hueco del alambre que presiona la rueda, con la gama de ajuste de 2-12m m. El engranaje adopta el mecanismo de ajuste contragolpe-libre, que no afecta a enredar de los engranajes durante el ajuste y no asegura la exactitud de la transmisión.

fase 4.Slotted que ajusta el mecanismo

El mecanismo de engranaje planetario, ranurando fase adopta el PLC y el tipo eléctrico 360 ajuste de la entrada digital, que pueden ser ajustados cuando el equipo corre o las paradas.

Ⅳ. Unidad que corta con tintas

El diámetro externo del rodillo de la placa del cuchillo es <>

Los agujeros de perno de la plantilla del dado son 10M, el espaciamiento axial es 100m m, la circunferencia radial es 18 porciones iguales, la altura del cortador de dado es 25.4m m, y el grueso de la plantilla de madera es 16m m (para la cartulina de la tres-capa) y 13m m (para la cartulina de la cinco-capa).

1. Rodillo de goma (rodillo superior)

1) El diámetro del rodillo del cojín de goma es menos que ¢536mm, y el diámetro del cojín de goma es 554m m. Cojín de goma transformista, resistencia de desgaste y vida de servicio larga. Equilibrio de alta calidad del material del acero de molde, del amortiguamiento y del temple, dinámico y estático, pulido fino superficial, estabilidad del funcionamiento del aumento.

2) El hueco entre el cuchillo muere rodillo y el rodillo del cojín de goma se ajusta eléctricamente, y el bolsa de aire fijado ajustando el mecanismo es estable y confiable. Dispositivo 50m m que viaja transversal mecánico del rodillo de goma, sistema de la remuneración de la diferencia de la velocidad, cada cuchillo en diversas posiciones, desgaste uniforme, ampliando con eficacia la vida de servicio del cojín de goma de Youli.

2. Mecanismo de pulido de la reparación

Corrección de goma de pulido eléctrica del cojín, rápida y eficiente. Mejore la vida de servicio del cojín de goma.

3. Dispositivo de ajuste de la fase

La fase que corta con tintas es ajustada por 360 digitales eléctricos, y la operación y la parada del equipo pueden ser ajustadas.

4. Engranaje impulsor

1) Transmisión helicoidal de alta precisión del engranaje. El engranaje de transmisión se hace del acero de aleación de alta calidad 20GrMnTi. Después de apagar y de moderar, el amortiguamiento de alta frecuencia y el engranaje que muelen, el engranaje corre suavemente, con de poco ruido, la dureza HRC58-62, la vida de servicio larga y el pequeño desgaste, que pueden garantizar la exactitud de impresión del registro sin cambiar durante mucho tiempo.

2) El eje y el engranaje son conectados por la conexión sin llave de conexión tensora de la manga, de modo que no haya hueco al usar con el alto esfuerzo de torsión, la instalación y el mantenimiento son más convenientes, la exactitud a largo plazo de la transmisión es alta, y se garantiza el registro de impresión.

3) La lubricación del engranaje adopta el sistema lubricante del espray automático de la bomba de aceite del engranaje para asegurar la vida de la exactitud y de servicio de la transmisión.

5. Pieza del motor

1) El motor principal utiliza el convertidor de frecuencia de “Dongli” para controlar el motor, que corre suavemente y tiene las desventajas de la vibración y del ruido bajos. El regulador de la conversión de frecuencia es “convertidor de frecuencia del delta de la provincia de Taiwán”. Operación clasificada de poca velocidad de la salida del esfuerzo de torsión, ultra-reservada y estable.

2) El fan del retiro de la fan y de polvo de la adsorción es todos los fans de Zhongxin, el motor de la fase es motor del ADO de Zhejiang, y el motor de homogeneización de la tinta es el motor de Taibang de la provincia de Taiwán, que tiene las características del poder de poco ruido y estable.

6. Llevar la parte

Los transportes principales de la máquina entera son transportes importados de “NSK”, y el resto de transportes de los fabricantes nacionales bien conocidos (Wahalo) se compra directamente como agentes. La exactitud del producto es P6 P5 P4, y el nivel de la vibración es el grupo Z1 o arriba.

7. Componentes eléctricos

Cada unidad adopta la unidad de control electrónica independiente, que es segura y confiable. Las retransmisiones, los indicadores luminosos, los botones y los contactores se hacen del dispositivo eléctrico original de Zhejiang Zhengtai o del dispositivo eléctrico de Schneider. La válvula electromagnética y el cilindro son los componentes neumáticos de Yadeke, que son flexibles, estables y durables.

1. Adopta el empaquetado a prueba de humedad y a prueba de choques que es conveniente para el camino de larga distancia.

2. Transporte y diversos tipos de condiciones meteorológicas. Una serie completa mantenimiento y operación.

3. Se incluyen los manuales.
