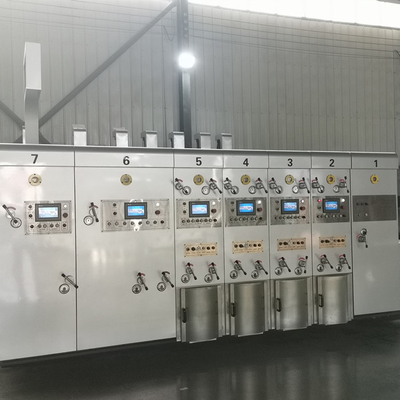

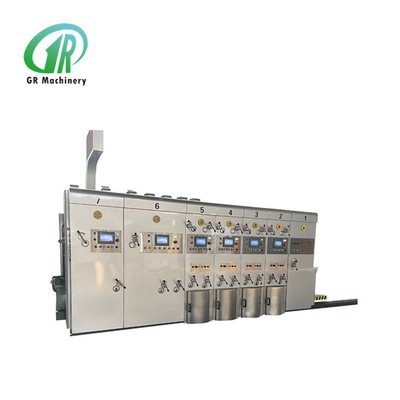

Impresora acanalada automatizada de Flexo del cartón de 4 colores que ranura cortar con tintas

Impresora acanalada 4 colores automática de Flexo del cartón que ranura cortar con tintas

Descripción de producto:

Pieza del alimentador:

1. Alimentador del borde de ataque:
1) tipo sistema de alimentación del borde de ataque, operación fácil, alta precisión de cuatro ruedas de las filas.
2) las ruedas del borde de ataque adoptan la marca de Taiwán, desgaste durable de Maxdura - resistente.
3) 7.5kw fan, alimentación de papel auxiliar de la succión del aire, según el grado de doblez del tablero, volumen de aire ajustable para asegurar la alimentación lisa de papel. Control de frecuencia variable el volumen de aire.
4) las posiciones de los bafles izquierdos y derechos son reguladas eléctricamente por la barra del tornillo, que es conveniente y rápida de ajustar. La posición de la liquidación superior y más baja del bafle delantero se ajusta manualmente por separado.
5) con la función de alimentación del salto, elija la función de alimentación del salto según las necesidades de asegurar el proceso del tablero de gran tamaño. La elevación y la caída de papel del papel adoptan el cilindro para empujar la acción rápidamente y para ahorrar esfuerzo.
6) el ordenador central adopta la conversión de frecuencia controla el comienzo de la máquina, funcionamientos suavemente, y puede ahorrar el 30% de energía.
7) equipó el interruptor de control del dispositivo de seguridad que está conectado con la unidad que corta con tintas, para realizar la parada urgente, para parar el alimentar o para reanudar la alimentación, sacudida delantera y reversa, sacudida de la fase de cada unidad, y operación humanizada.
8) el marco de papel trasero puede control eléctrico el movimiento de posición, acelera el ajuste.
9) dispositivo del retiro de polvo: equipado de la fan de alta calidad del retiro del cepillo y de polvo 4kw, puede quitar impurezas en la superficie de impresión de la cartulina en grandes cantidades y mejorar la calidad de impresión.
10) ajuste del manual de la posición trasera del bafle.
11) Contador de la alimentación de papel, sistema y cantidad de la producción de la exhibición.

2 . Separación y combinación de la unidad.
1) la separación eléctrica de la unidad de control y la combinación con una alarma, y la alarma serán sonadas continuamente durante el viaje móvil para asegurar la seguridad de los operadores.
2) el eje de transmisión se equipa de un embrague de seguridad para evitar el daño de la máquina debido al misoperation (cuando la máquina no se cierra, el ordenador central no puede comenzar la operación).
3) dispositivo neumático del dispositivo de seguridad.
4) dispositivo de protección del comienzo del motor del anfitrión.
3. Rodillo de alimentación de papel
1)El diámetro externo es 155m m.
2)Tubo de acero inconsútil, cubierto con caucho desgaste-resistente, y corrección equilibrada.
3)El diámetro del rodillo estampador de alimentación más bajo es 155m m, y galjanoplastia de cromo.
4)La liquidación de los rodillos de alimentación de papel es ajustada manualmente por el cuerpo de autoretención bipolar del engranaje de gusano, y la liquidación es ajustada por el engranaje excéntrico, marcado con la escala.
4. Auto de nuevo al dispositivo cero
1) la unidad de la alimentación, cuerpo de impresión es automáticamente reset a cero.
2) en general, el cartón se equipa del dispositivo de centrado automático, que se puede ajustar a la posición correcta por dos pedazos de cartulina de impresión de prueba, para reducir la pérdida de cartulina.


Cuerpo de impresión

1. Rodillo de impresión
1) el diámetro externo de 410m m.
2) material de placa de acero, pulido superficial, galjanoplastia de cromo dura.
3) corrección de la balanza, buen funcionamiento.
4) la rueda de trinquete fijó el rodillo que instalan cliché.
5) el surco entero de la placa del formato, conveniente para la versión colgante de 9m m se aplicará.
6) la carga y descargar cliché, hace vueltas positivas y negativas por el interruptor de pie eléctrico.
7) ajuste manual transversal del rodillo de impresión, la gama de 2-5m m.
2. Impresión presionando el rodillo
1) el diámetro exterior es 175m m.
2) pulido superficial de la tubería de acero, galjanoplastia de cromo dura.
3) corrección de la balanza, buen funcionamiento.
4) el hueco del rodillo de la prensa es ajustado manualmente por el cuerpo de autoretención bipolar del engranaje de gusano, y el hueco es ajustado por el engranaje excéntrico, marcado con la escala.
3. Anilox de acero (hecho por la compañía de Haili de la provincia de Jiangsu)
1) el diámetro externo de 215m m.
2) la superficie de la tubería de acero adopta el proceso avanzado del cromado, que es duro, liso y desgaste-resistente.
3) el punto es constante y la tinta está incluso.
4) amplía la vida de servicio cliché y del rodillo de goma.
5) el volute de autoretención bipolar se adopta para ajustar manualmente la liquidación del rodillo del anilox, y la manga de acero excéntrica se utiliza para ajustar la liquidación, y se marca la escala.
4. Rodillo de goma
1) el diámetro externo es 205m m. (hecho por el chunfeng del jizhou.)
2) la superficie del tubo de acero se cubre con caucho desgaste-resistente.
3) pulido especial en el rodillo de goma, buen efecto de la transferencia de la tinta.
4) el cuerpo de autoretención bipolar del engranaje de gusano se adopta para ajustar manualmente la liquidación entre el anilox y el rodillo de goma, y el engranaje excéntrico se utiliza para ajustar la liquidación, y se marca la escala.
5. Rodillo de guía del papel superior y más bajo
1) rodillo superior: diámetro externo 86m m, tubo sin soldadura, con cuatro ruedas de papel.
2) un rodillo más bajo: diámetro externo 155m m, tubería de acero inconsútil, pulido superficial, cromado duro.
3) la liquidación de los rodillos de alimentación de papel es ajustada manualmente por el cuerpo de autoretención bipolar del engranaje de gusano, y la liquidación es ajustada por el engranaje excéntrico, marcado con la escala.
6. Dispositivo de ajuste de la fase
1) estructura del engranaje planetario.
2) la fase de impresión adopta el ajuste digital eléctrico de 360 grados del microordenador del LCD. (ajustable para la operación y la parada).
3) posición lateral del manual, distancia ajustable de +/-5mm.
4) el rodillo de cliché adopta el microordenador del LCD para ajustar la fase, que puede reajustar para poner a cero y para ajustar la placa rápidamente con la alta precisión.
7. Sistema de reciclaje de la tinta
1) bomba de diafragma neumática, fuente estable de la tinta, operación fácil y mantenimiento.
2) pantalla de filtro de la tinta, impurezas del filtro.
8. Impresión del dispositivo del arreglo de la fase
1) mecanismo neumático del freno.
2) cuando se separan las unidades o en curso de ajuste de la fase, el mecanismo del freno restringe la rotación de la máquina, mantiene el punto fijo de la posición original del engranaje.


Ranurando la unidad (ajuste completo del ordenador)

1. Se adopta la pantalla táctil del ordenador
A través del PLC y del codificador rotatorio, la detección y el ajuste automáticos pueden ser hechos. Los órdenes del almacenamiento pueden ser invocados.
2. Ajuste completo del ordenador
Además de usar la pantalla táctil del ordenador, ajuste la altura axial de la dirección y de la caja de cada asiento del cortador a través del PLC y del codificador rotatorio. Los botones del control eléctrico se pueden también utilizar para ajustar la dirección axial de cada asiento del cortador y la altura de la caja.
3. Ranurar el ajuste de la fase
1) ranurando el ajuste de la fase adopta el ajuste digital eléctrico de 360 ° del controland de la conversión de frecuencia de la pantalla táctil del PLC (el movimiento y parar todo se puede ajustar).
2) dispositivo del poner a cero de la fase para asegurar la posición constante de la ranura.
4. sección Pre-que arruga
1) el diámetro 110m m del eje Pre-que arruga, adopta la tubería de acero inconsútil de alta calidad. Pulido superficial, corrección del equilibrio dinámico, galjanoplastia de cromo dura, rotación lisa.
2) la rueda pre-que arruga adopta tecnología avanzada para mejorar la rueda pre-que arruga grande, de modo que el cartón no esté roto cuando pliegue la línea.
5. Sección de la rueda que arruga
1) el diámetro del rodillo que arruga es 124m m, y se adopta la tubería de acero inconsútil de alta calidad. Pulido superficial, corrección del equilibrio dinámico, galjanoplastia de cromo dura, rotación lisa.
2) la rueda que arruga adopta tecnología avanzada. La rueda superior se hace del altos pegamento y surcos de la resina de la dureza en el centro. Al pasar al tablero síncrono con la rueda más baja, la línea del tablero no corre lejos de la inclinación.
3) la posición axial de la rueda que arruga, de la rueda pre-que arruga y del disco del cortador que ranura se ajusta automáticamente síncrono a través del tornillo de la bola de la precisión.
4) el ajuste más bajo del rodillo de la rueda que arruga, del rodillo pre-que arruga, y de ranurar la cuchilla, estructura ajustable de la manga de la excentricidad se adopta para hacer el acuerdo de la estructura, fácil ajustar y la colocación exacta;
5) el ajuste más bajo de la liquidación del rodillo de la rueda que arruga, el rodillo pre-que arruga, y ranurar la cuchilla son ajustados manualmente por el cuerpo de autoretención bipolar de la rueda de gusano, y la liquidación es ajustada por el engranaje excéntrico y marcada con la escala.
6. Pre-arrugando, rajando y ranurando el asiento de la cuchilla
1) el diámetro superior del rodillo de ranurar es 156m m, tubo de acero inconsútil, los dos tiempos del pulido, el cromado duro superficial, moviéndose suavemente.
2) el diámetro más bajo del rodillo de ranurar es 156m m, tubo de acero inconsútil, los dos tiempos del pulido, el cromado duro superficial, moviéndose suavemente.
3) el trabajar a máquina de la precisión del disco superior de la cuchilla que ranura.
4) ajuste eléctrico de la posición axial síncrona de la parte superior y bajar ranurar los discos de la cuchilla, la rueda que arruga, el disco del cuchillo que raja y la rueda pre-que arruga.
5) las solas cuchillas eje-dobles que ranuran, el ajuste de altura de la caja adoptan la estructura de control eléctrica del diente interno, de modo que el aceite lubricante no sea fácil contaminar el cartón. Y el ajuste de altura de la caja tiene dispositivo de protección electrónico de la colisión, no dañará la máquina.
6) el mecanismo transversal de la placa de guía adopta el diseño de la combinación de tornillo de la bola de la precisión y de eje óptico linear, con el movimiento flexible y la colocación exacta.
7. Mecanismo del ajuste de la fase de la ranura
1) estructura del engranaje planetario.
2) ranurar fase es controlada por el ordenador y el ° digital eléctrico 360 ajustados (el movimiento y parar todo se puede ajustar).
8. Actúe y controle el interruptor
El panel de control se equipa de una pantalla táctil de 6 pulgadas, que hace fácil ajustar el tamaño de ranurar.

Parámetro técnico:

Nuestra compañía

Empaquetado del producto

FAQ:
Q1: ¿Cómo está la garantía de la máquina?
: Período de garantía: 12 meses a partir de la fecha de envío de la máquina. La garantía será inválida si máquina conforme a uso erróneo o a error accidental del daño o de operador. Durante el tiempo válido, suministraremos recambios. Si usted tiene cualesquiera otras preguntas, éntrenos en contacto con amablemente y le contestaremos a través de las fotos y de los vídeos del producto para hacer cada detalle claramente.
Q2: ¿Cómo sobre el servicio de la después-venta?
: 1) horas en línea de TM 24, también contacto por el correo electrónico, Skype, wechat, whatsapp, etc.
2) para solucionar los problemas con vídeos/imágenes.
3) la garantía de un año para los recambios cambia.
Q3: ¿Es seguro en el pago para mí pues somos la primera cooperación?
: Podemos hacer la garantía comercial en Alibaba, que garantizará sus productos que reciben, nosotros también aceptamos la otra manera segura del pago mientras que usted quiere.
Q4: ¿Cuál es su cantidad de orden mínima, puede usted enviarme muestras?
: Nuestra cantidad mínima es 1 fijado, como nuestro producto es equipo de la maquinaria, él es difícil enviarle muestras, si usted tiene cualesquiera preguntas sobre los productos, no dude en para entrarnos en contacto con por favor para más detalle, nosotros está alegre proporcionarle más información tal como especificaciones, vídeo, etc.
