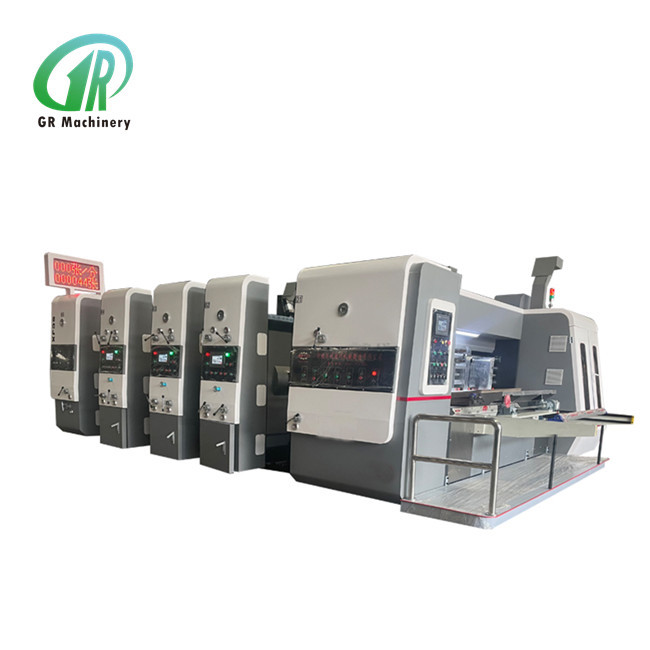

Máquina de corte automática de plomo de alta velocidad
Unidad de impresión
1. rodillos de impresión
1) Diámetro exterior de 410 mm.
2) Material de chapa de acero, rectificación de la superficie, cromado duro.
3) Corrección del equilibrio, funcionamiento sin problemas.
4) Rodillos fijos de rueda de trinquete que instalan la placa de impresión.
5) Se aplicará la ranura de placa de formato completo, adecuada para la versión colgante de 9 mm.
6) Cargar y descargar la placa de impresión, hacer giros positivos y negativos por el interruptor eléctrico de pie.
7) Ajuste manual transversal del rodillo de impresión, con un rango de 2-5 mm.
2. Impresión de rodillos de prensado
1) El diámetro exterior es de 175 mm.
2) rectificación de la superficie del tubo de acero, cromado duro.
3) Corrección del equilibrio, funcionamiento sin problemas.
4) El espacio entre los rodillos de la prensa de impresión se ajusta manualmente mediante un cuerpo de engranaje de gusano de doble polo de bloqueo automático, y el espacio entre ellos se ajusta mediante un engranaje excéntrico, marcado con una escala.
3Acero anilox
1) El diámetro exterior es de 215 mm.
2) La superficie del tubo de acero adopta un proceso avanzado de cromado, que es duro, liso y resistente al desgaste.
3) El punto es consistente y la tinta es uniforme.
4) Aumentar la vida útil de la placa de impresión y el rodillo de goma.
5) Se adopta un volute de doble polo de bloqueo automático para ajustar manualmente el espacio libre del rodillo de anilox, y se utiliza una manga de acero excéntrica para ajustar el espacio libre, y la balanza está marcada.
4. Rol de caucho
1) El diámetro exterior es de 205 mm. (Hecho por Jizhou Chunfeng.)
2) La superficie del tubo de acero está cubierta con caucho resistente al desgaste.
3) rectificación especial en rodillos de caucho, buen efecto de transferencia de tinta.
4) Se adopta un cuerpo de engranaje de gusano de doble polo de bloqueo automático para ajustar manualmente el espacio libre entre el anilox y el rodillo de goma, y se utiliza un engranaje excéntrico para ajustar el espacio libre y se marca la balanza.
5Rol de guía de papel superior e inferior
1) Rodillo superior: diámetro exterior de 86 mm, tubo sin costuras, con cuatro ruedas de papel.
2) Rodillo inferior: diámetro exterior 155 mm, tubo de acero sin costuras, rectificación superficial, cromo duro.
3) El espacio libre de los rodillos de alimentación de papel se ajusta manualmente mediante un cuerpo de engranaje de gusano de doble polo de bloqueo automático, y el espacio libre se ajusta mediante un engranaje excéntrico, marcado con escala.
6Dispositivo de ajuste de fase
1) Estructura del engranaje planetario.
2) La fase de impresión adopta un microordenador LCD de ajuste eléctrico digital de 360 grados. (ajustable para el funcionamiento y la parada).
3) Posición lateral manual, distancia ajustable de +/- 5 mm.
4) El rodillo de la placa de impresión adopta un microordenador LCD para ajustar la fase, que puede restablecerse a cero y ajustar la placa rápidamente con alta precisión.
7Sistema de reciclaje de tinta
1) Bomba de diafragma neumática, suministro de tinta estable, fácil operación y mantenimiento.
2) Pantalla de filtro de tinta, impurezas de filtro.
8Dispositivo de fijación de fase de impresión
1) Mecanismo de freno neumático.
2) Cuando las unidades están separadas o en proceso de ajuste de fase, el mecanismo de freno restringe la rotación de la máquina, mantiene el punto fijo de la posición original de la marcha.
Unidad de trazado (ajuste completo por ordenador)
1. La pantalla táctil de la computadora es adoptada
A través del PLC y el codificador rotativo, se puede realizar la detección y el ajuste automáticos.
2Ajuste completo de la computadora.
Además de utilizar la pantalla táctil de la computadora, ajuste la dirección axial y la altura de la caja de cada asiento del cortador a través de un PLC y un codificador rotativo.Los botones de control eléctricos también se pueden utilizar para ajustar la dirección axial de cada asiento del cortador y la altura de la caja.
3Ajuste de la fase de ranura
1) El ajuste de la fase de ranura adopta el control de conversión de frecuencia de pantalla táctil PLC y el ajuste eléctrico digital de 360 ° (el movimiento y la parada pueden ajustarse).
2) Dispositivo de ajuste de fase cero para garantizar una posición de ranura constante.
4Sección de pre-crecimiento
1) Diámetro del eje de pre-aumento de 110 mm, adoptar una tubería de acero sin costuras de alta calidad.
2) La rueda de pre-acrecentamiento adopta tecnología avanzada para mejorar la rueda de pre-acrecentamiento grande, de modo que el cartón no se rompa al doblar la línea.
5. Sección de rueda de flexión
1) El diámetro del rodillo es de 124 mm, y se adopta una tubería de acero sin costuras de alta calidad.
2) La rueda de pliegue adopta tecnología avanzada. La rueda superior está hecha de pegamento de resina de alta dureza y ranuras en el medio.la línea del tablero no se aleja de la inclinación.

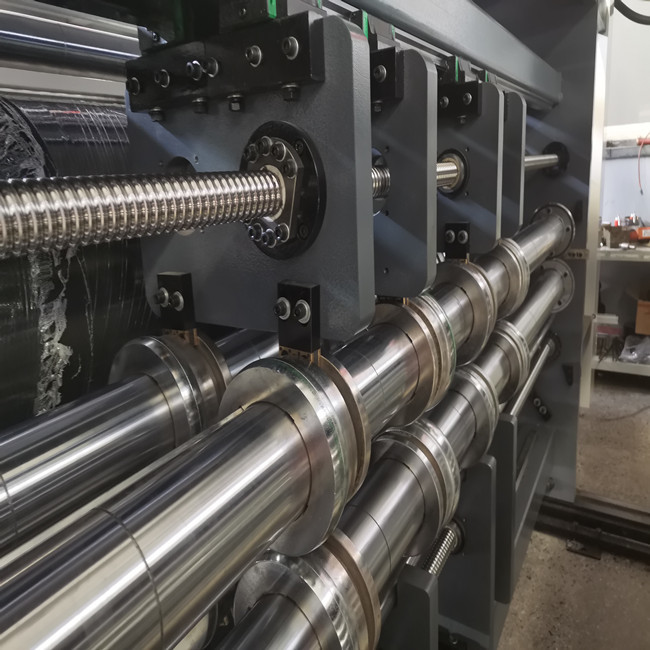

3) La posición axial de la rueda de arrastre, la rueda de prearrastre y el disco del cortador de ranuras se ajusta automáticamente de forma sincrónica a través del tornillo de bola de precisión.
4) Se adopta el ajuste del rodillo inferior de la rueda de arrastre, el rodillo de pre-aumento y la hoja de ranura, la estructura de manga de excentricidad ajustable para hacer la estructura compacta,fácil de ajustar y posicionamiento preciso;
5) El ajuste de la distancia entre los rodillos inferiores de la rueda de arrastre, el rodillo de prearrastre y la cuchilla de ranura se ajustan manualmente mediante el cuerpo de la rueda de gusano de doble polo de bloqueo automático.y el espacio libre está ajustado por un engranaje excéntrico y marcado con escala.

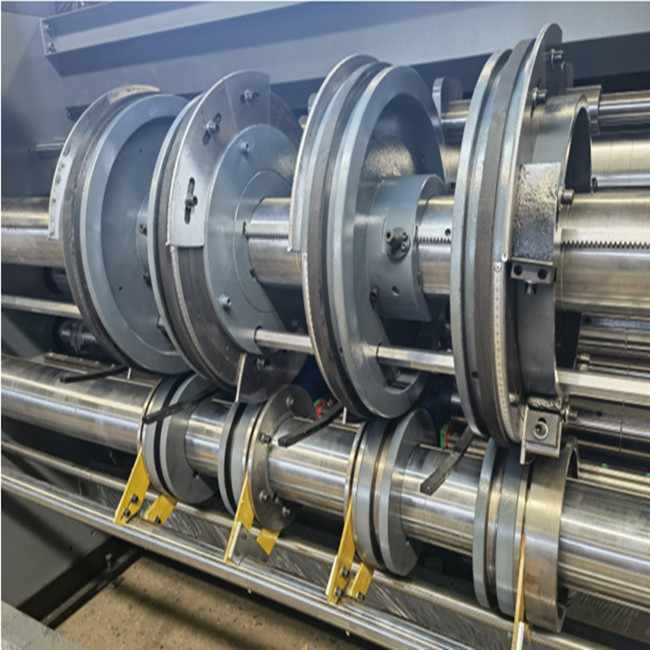

6Pre-acrecentamiento, corte y trazado del asiento de la hoja
1) El diámetro del rodillo superior de la ranura es de 156 mm, tubo de acero sin costuras, las dos veces de molienda, la superficie dura con cromo, moviéndose sin problemas.
2) El diámetro inferior del rodillo de la ranura es de 156 mm, tubo de acero sin costuras, las dos veces de molienda, la superficie de cromo duro, moviéndose sin problemas.
3) Mecanizado de precisión del disco de la hoja de ranura superior.
4) Ajuste eléctrico de la posición axial síncrona de los discos superiores e inferiores de las cuchillas, de la rueda de flexión, del disco del cuchillo de corte y de la rueda de prefijación.
5) Soluciones de doble hoja de eje único, el ajuste de altura de la caja adopta la estructura de control eléctrico de los dientes internos, de modo que el aceite lubricante no sea fácil de contaminar el cartón.Y el ajuste de altura de la caja tiene un dispositivo electrónico de protección contra colisiones, no dañará la máquina.
6) El mecanismo transversal de la placa guía adopta el diseño combinado de tornillo de bola de precisión y eje óptico lineal, con movimiento flexible y posicionamiento preciso.
7Mecanismo de ajuste de la fase de ranura
1) Estructura del engranaje planetario.
2) La fase de ranura está controlada por ordenador y digital eléctrica ajustada a 360 ° (el movimiento y la parada se pueden ajustar).
8. Interruptor de operación y control
El panel de control está equipado con una pantalla táctil de 6 pulgadas, lo que facilita el ajuste del tamaño de las ranuras.
Unidad de corte por matrices
1- Las ruedas retorcidas.
1) El diámetro del rodillo es de 110 mm tubo de acero sin costura, a través de dos veces de molienda, la superficie de cromo duro, moviéndose sin problemas.
2) El espacio libre de las ruedas de pliegue se ajusta manualmente mediante un cuerpo de engranaje de gusano de doble polo de bloqueo automático, y el espacio libre se ajusta mediante un engranaje excéntrico, marcado con escala.
2. rodillos de corte a presión
1) El diámetro del rodillo de corte por die inferior es de 360 mm rodillo de corte por die estándar, que está hecho de fundición centrífuga de aleación de acero con molienda de alta precisión.Está equipado con un dispositivo de sujeción con ranuras.
2) El diámetro del rodillo de alfombra de goma es de 388,9 mm, acabado de acero 45 # de alta calidad, corrección de equilibrio, cromado duro.La alfombra de goma adopta la marca Depair de Alemania - manguera de goma de poliuretano resistente con incisión suave, instalación conveniente y más de 8 millones de tiempos de corte. rodillo de alfombra de goma adoptar dispositivos de movimiento mecánico, cada cuchillo cortará en diferentes posiciones,prolonga eficazmente la vida útil de la alfombra de goma, la distancia de movimiento es de 30 mm, dispositivo de compensación automática de velocidad lineal, hacer que el corte de la matriz de corte de bucle infinito funcione en la dirección de la circunferencia, para hacer que el desgaste de la alfombra de goma sea más uniforme.cuando el diámetro del rollo blando cambie, la compensación automática de seguimiento, sin ajuste manual, aseguran que el tamaño de cada lote de cartones de corte a presión sea completamente consistente,y el dispositivo de separación del rodillo de corte por die está equipado con un cilindro, cuando no se alimenta de cartón y al ralentí, los dos rollos superior e inferior serán separables, reducir el desgaste de la alfombra de goma y la hoja.la vida útil del módulo de alfombras y palas de goma se extiende mucho.
3) Mecanismo automático de molienda de rodillos de caucho, reparación y pulido de la alfombra de caucho desgastada varias veces.La luz de alarma sigue parpadeando cuando se repara el rollo de goma.
4) Sistema de limpieza: el eje de relieve delantero y trasero se presiona en la correa a través del motor de desaceleración y se elimina por completo el desperdicio de papel.para que la máquina no se vea afectada por la acumulación de residuos de papelLa eficiencia del trabajo mejora considerablemente.
3. estructura de ajuste de fase de los rodillos de corte por matrices
1) Estructura del engranaje planetario.
2) La fase de corte de la matriz adopta un microordenador LCD de ajuste eléctrico digital de 360 grados. (ajustable para el funcionamiento y la parada).
