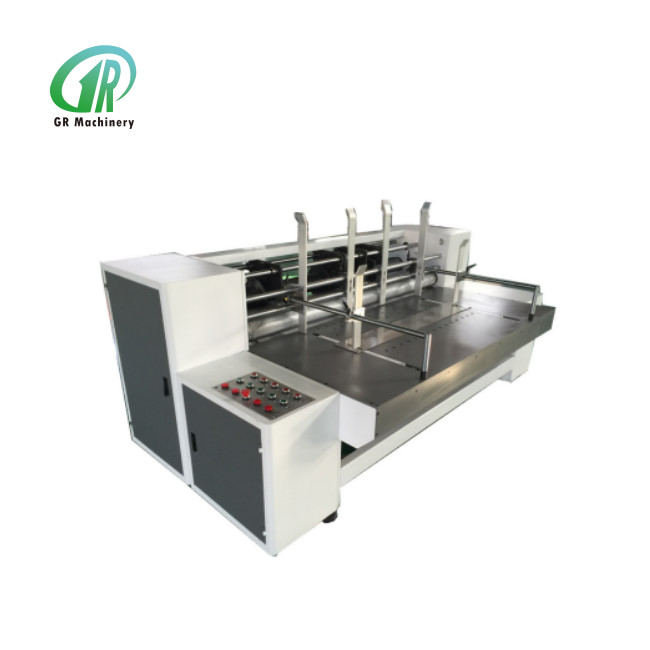

Máquina de moldeado automático de cajas de cartón modelo 2000

Máquina automática de moldeado de cajas de cartón

- ¿ Qué?Introducción

La máquina adopta un sistema de alimentación de cartón auxiliar de adsorción al vacío (el volumen de aire es ajustable), con la función de completar la ranura, el corte en ángulo, el corte, el pliegue, etc.de cartón ondulado en una sola vez. La profundidad de ranura de esta máquina es conajuste eléctricoEl ajuste de la fase de ranura es a la estructura del engranaje planetario, adoptando eleléctricocomputadoratipo 360 gradosajuste, y el disco del cuchillo de ranura superior e inferior y las ruedas de pliegue pueden moverse sincrónicamente a la izquierda o a la derecha, (nota: alguna herramienta especial para ajustar el movimiento), es fácil de usar y mantenimiento, compacto,que es un profesional en vista del pequeño equipo de formación de ranuras de cartón.

II. Principales características estructurales y funcionales

1. el rodillo de alimentación de papel adopta el rodillo de patrón, la presión del rodillo de alimentación adopta el ajuste de la rueda excéntrica con las ruedas excéntricas izquierda y derecha, puede ajustar la presión sincrónicamente.

2El departamento de alimentación de patadas traseras adopta deflectores de ambos lados y traseros para sujetar el cartón, para evitar el error de ranura para hacer que el cartón superior se desplace al empujar el cartón,Puede adaptarse a cada tipo de cartón de diferente calidad., y el envío de papel estable y preciso.

3. los discos de los cuchillos de ranura adoptan acero procesado completo, los cuchillos de ranura adoptan cuchillos semicirculares en forma de arco de dientes de sierra para ranura y eliminar los desechos, cartón entrar en el rodillo de corte después de ranura,Los cuchillos cortantes cortan los dos lados del cartón cuidadosamente.. (nota: las ruedas de prensado y los cuchillos de corte están instalados en el mismo rodillo, lo que facilita el ajuste)

4El cartón es enviado por seis ejes de transmisión después de las ranuras, cortes en las esquinas, pliegues y cortes.Esta potencia de la máquina está equipada con el controlador de velocidad de frecuencia (la velocidad se puede ajustar libremente), adoptando el convertidor de frecuencia JTE.

5Esta máquina adopta el ajuste de fase del engranaje planetario eléctrico para ajustar el tamaño del cartón, puede ajustarse sin parar.

III. El Consejo Europeo Estructura de la máquina

1 - de alimentación lateral deflector 2 - de alimentación trasera deflector 3 - de alimentación delantera deflector

(Figura A)

4 --- disco de cuchillo de ranura 5 --- disco de corte de esquinas 6 --- dispositivo de prensado de papel

7 --- panel del botón delantero 8 --- panel del botón trasero

(FotografíaB. El trabajo)

- ¿Qué es esto?Funcionamiento de la máquina

1. Seleccione el cartón ondulado que desea procesar, ajuste el deflector de alimentación lateral (1 en la figura A).mover los dos deflectores de alimentación laterales (1 en la figura A) a la derecha o a la izquierda , ajustar la distancia entre dos deflectores laterales de acuerdo con la longitud del cartón, después de terminar el ajuste, apretar el tornillo y fijar los deflectores.

2. Ajuste del deflector de alimentación trasera (2 en el cuadro A), método de ajuste: suelte los tornillos en el círculo de la imagen de abajo, mueva los dos deflectores de alimentación trasera (2 en el cuadro A) hacia adelante o hacia atrás,ajustar las posiciones adecuadas de acuerdo con el ancho del cartón , después de terminar el ajuste, apriete el tornillo y fije los deflectores.

3. Ajuste el espacio libre de alimentación de acuerdo con el grosor del cartón: suelte los tornillos en el círculo de la imagen de abajo, mueva los deflectores de alimentación delanteros (3 en la imagen A) hacia arriba y hacia abajo,hacer que la distancia entre el fondo del deflector y la mesa de alimentación sea de 1.5 veces el grosor del cartón. (cuando se alimenta de cartón, puede hacer que el papel inferior pase y detenga el segundo último)

4De acuerdo con el grosor del cartón, para ajustar el espacio libre de los rodillos de alimentación, ruedas de pliegues y discos de cuchillo de ranura, para alimentar, pliegues y ranura del cartón sin problemas.Método de ajuste Abre la puerta de seguridad a la izquierda de la máquina, hay tres reguladores de gusanos de turbina, el más alto es para ajustar la distancia entre los rollos de alimentación,La del medio es ajustar el espacio libre entre las ruedas de pliegue , el más bajo es para ajustar el espacio libre entre los discos del cuchillo de ranura.

5Conecta la línea eléctrica, haz que la máquina se cargue con electricidad.

6. Comience la máquina en el panel de botones delantero (7 en la imagen B), como en la imagen de abajo, en la imagen 1, la máquina está apagada (en este tiempo, se presiona el botón Suelta la parada de emergencia., luego se enciende el indicador de potencia, se presiona el encendido del ordenador principal, para arrancar la máquina, se enciende el indicador del ordenador principal, como en la imagen 2.

(figura 1)

(figura 2)

F: el precioront Panel de botones

1Coloque el cartón en la mesa de alimentación que se ha ajustado, ajuste los tres discos de cuchillo de ranura y un disco de cuchillo de corte de esquina.de acuerdo con la posición correcta de las ranuras y del corte en las esquinas del cartónEl método de ajuste es el siguiente: en el panel de botones traseros (8 en la imagen B), se desplazan los dos botones “ positivos ” y “ negativos ” en el círculo de la imagen 3.Gire el disco del cuchillo y haga el agujero del tornillo afuera., como se muestra en la figura 4, desatar los tornillos con la llave inglesa, luego, como en la figura 5, girar la llave inglesa y hacer que el disco del cuchillo se mueva a la derecha o a la izquierda a la posición adecuada de ranura o corte de esquina,cuando se mueve., los discos superior e inferior del cuchillo y la correspondiente rueda de pliegue se moverán sincrónicamente.

(figura 3)

(figura 4)

(figura 5)

2. Ajuste de la altura de la caja: según la altura de la caja que se producirá, en el panel de botones traseros (8 en la figura B),Usando dos botones (la parte del círculo en la imagen de abajo) para ajustar la distancia entre el cuchillo y el cuchillo en el disco del cuchilloHay una escala graduada en cada disco de cuchillo, fácil de ajustar con precisión.

3En el panel de botones delantero (7 en la imagen B), como en la imagen 6, presione el botón de encendido del ventilador, el indicador de encendido del ventilador, para encender el ventilador, gire el botón de velocidad del ordenador principal.hacer que la velocidad sea más rápida desde cero. Prueba para alimentar una pieza de cartón, de acuerdo con la posición real de ranura y corte de la esquina, para ajustar la fase.utilizando los dos botones “fase de cartón” + “y “fase de cartón” - “ que se indican en la figura 8 para ajustar.

(figura 6)

(figura 7)

(figura 8)

4Después de terminar el ajuste, puede mover cada dispositivo de prensado de papel (6 en la figura B) entre dos discos de cuchillo, como en la imagen siguiente, y luego comenzar la producción en volumen de cajas de cartón.

La parte de ajuste opcional cuando se alimenta el cartón con gran longitud o gran anchura:

1. Cuando la longitud del cartón es grande, puede mover el deflector de alimentación delantero (3 en la imagen A) a la derecha o a la izquierda. Método de ajuste: aflojar los tornillos en el círculo de la imagen siguiente,mover los dos deflectores de alimentación delanteros (3 en la figura A), ajustar los deflectores de alimentación delanteros a las posiciones adecuadas de acuerdo con la longitud del cartón, después de terminar el ajuste, apretar el tornillo y fijar los deflectores.

2Cuando el ancho del cartón es grande, es necesario ajustar el rango de succión de la mesa de alimentación: primero poner un pedazo de cartón en la mesa de alimentación, y hacer que la máquina en condición de baja velocidad,comprobar el alcance de marcha de la placa de empuje (la parte rectangular en la imagen de abajo) . Asegúrese de que la placa de empuje no toque el cartón cuando la placa de empuje mueva el borde extremo de la máquina, entonces puede empujar el cartón y hacer que se alimente hacia adelante.Si es necesario ajustar la posición de la placa de empuje , suelta los tornillos que están rodeados en la imagen de abajo, encuentra y el orificio de tornillo adecuado en una posición más lateral, fija la placa de empuje.

V. Partes fáciles de usar y método de sustitución

1. Reemplazo de cuchillo de ranura y de cuchillo de corte de esquinas:

Como se muestra en la imagen de abajo, desmonta el tornillo de la pieza que necesita ser reemplazada, luego puedes quitar el cuchillo, e instalar el nuevo cuchillo y arreglar el tornillo.puede moverse con el "correr positivo" o "correr negativo" en el panel de botones traseros (8 en la imagen B), girar el tornillo fuera, conveniente para quitar.

2. Reemplazar la tira de recogida de residuos: se muestra en la imagen siguiente, soltar el tornillo en el agujero con la llave inglesa, a continuación, puede sacar la tira de acero.

VI. Mantenimiento de las máquinas

1Revisa regularmente los rodamientos de la máquina y limpia una vez cada medio año a un año. Las otras partes de conexión, necesitan añadir el aceite del motor cada medio año.

2Antes de encender la máquina, compruebe si hay impureza dentro, si hay algunas partes desgastadas o rotas, después de comprobar y no hay anomalías, luego encender la máquina.La máquina debe mantenerse limpia y ordenada durante mucho tiempo..

VII. Garantía de la máquina y servicio postventa

1Esta máquina tiene una garantía de un año para toda la estructura, sin incluir los cuchillos, rodillos de goma, etc.excepto las piezas de fácil desgaste y los daños causados por una operación incorrecta , si hay un problema con los elementos eléctricos, engranajes, rodamientos, etc. partes estructurales, proporcionaremos las piezas reemplazadas de forma gratuita.

2Más allá del período de garantía, si hay piezas dañadas o rotas, se nos pagará para proporcionar la pieza reemplazada.

3Para todos los problemas de operación, mantenimiento, etc. en la producción, nuestra compañía proporcionará la solución técnica y ayudará a nuestro cliente de forma gratuita.
