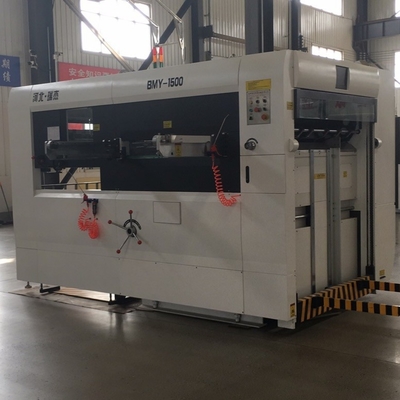

BMY-1500 Máquina de corte y crecimiento por die semi-automático Alimentación manual para hacer caja de color

Se trata de un vehículo de la categoría M3 Muere.Cortadoy CreasingMáquina

I. Introducción a la máquina:

El BMY-1500 Semi-Automatic Die Cutting and Creasing Machine es el equipo principal para hacer cajas de color, cartón y papel de marca registrada.

Nuestra máquina está equipada con el agarre de alta intensidad con dientes abiertos, guía frontal de balanceo general, guía automática de empuje, estructura de intervalo de alta precisión, placa de bloqueo neumático, embrague neumático,Protección contra sobrecargas y recogida automática de papel, hace que la distancia de alimentación del papel sea más corta, posicionamiento de precisión alta, corte de die estable, orden de recolección de papel, también puede hacer corte de die sin agarre.

Yo...Yo...Componentes y características:

1.Parte de alimentación de papel: papel pre-codificado, plataforma de alimentación de papel, banco neumático.

Pre--Papel de código:El operador necesita poner el papel procesado en el carrito de papel pre-codificado,y poner el carrito de vuelta a la plataforma de alimentación de papel para continuar el próximo trabajo cuando el papel establece el límite inferior.

Plataforma de alimentación de papel:La distancia de paso ascendente automática se puede ajustar de acuerdo con la cantidad de papel, la operación es fácil y rápida.

Cuadrados de seguridad:El operador está parado en la plataforma de trabajo, ajuste neumático de la altura de la máquina de acuerdo con la diferente altura del operador, fácil de operar, ahorrando tiempo y esfuerzo.

2.Posicionamientoparte: el fNo guía, el ladoguía.

Guía delantera:La guía lateral de oscilación frontal tiene un pequeño impacto en el borde del papel, alta precisión de posicionamiento,con cuatro conjuntos de interruptores de fibra de precisión (marca Taiwan Riko) para comprobar el papel en su lugar y evitar el desperdicio de papel.

Guía lateral:Puede elegir guía lateral basada en diferentes productos, no es necesario reemplazar componentes, fácil y rápido de ajustar.

• Las demás máquinasparte: sujetadorel, corte por muelahojaCuadro, acero de corte a presiónplacas, estructura de la transmisión, fondo del hostplataforma, la plataforma móvil y elsuperiorplataforma, estructura intermitente, freno de embrague neumático.

La presión de corte por die puede regular en general y también puede regular el borde del agarre frontal por separado, el reductor manual es conveniente y ahorra mano de obra.

Las agarradoras:Las asas están hechas de alta resistencia de aleación de aluminio duro fundición de precisión, con buena rigidez, material ligero, poca inercia, alta resistencia,puede transferir papel con precisión y sin problemas en alta velocidad. Guía frontal de agarre única, doble posicionamiento de corte a presión y curva de marcha de la came, bajo ruido, alta precisión y durabilidad, el borde del agarre es de solo 6 mm.

Cuadro de lámina de corte a presión:El doble refuerzo del marco de la lámina de corte por die adopta el bloqueo neumático y el carril de guía de rodamiento, alta seguridad, fácil operación.Cuadro de hojas de corte por die con placas de colgador, hace que el posicionamiento de una placa sea exacto y fuerte, y puede reutilizarse, puede prevenir eficazmente el prolapso y la separación de la placa de corte a presión.

Placas de acero de corte por presión:La placa de acero 70CR procesada por tratamiento térmico especial, buena planitud, alta dureza, larga vida útil.fácil y ahorro de mano de obra.
Estructura de la transmisión:El nuevo diseño de la transmisión hace que el corte a presión de alta velocidad de precisión.la conexión con el rodamiento reducirá el espacio de movimiento, evitar el impacto de los engranajes de gusano y gusano, alta presión de corte, tienen la función de alta presión.Las 4 esquinas de la plataforma móvil está equipado con resorte amortiguador de descompresión y reducir el desgaste de la máquina, hace que la máquina funcione más estable.
Plataforma inferior del host, plataforma móvil y plataforma superior:Estos componentes clave están hechos de fundición de arena de resina de hierro dúctil de alta resistencia, alta resistencia a la tracción y buena dureza.
Estructura intermitente:Utilizando una estructura de indexación ternaria paralela de alta precisión, la curva de la came está especialmente diseñada, gran ángulo transversal, haga que el agarre funcione más estable.
Freno de embrague neumático:Control de transmisión de par mediante el ajuste de la presión del aire, bajo ruido, buen rendimiento de frenado.

4Parte de recogida de papel:Recolectando papel automática y cuantitativamente.

Papel de alineamiento hacia atrás, papel de alineamiento lateralpara asegurar que la alimentación automática de papel sea ordenada, la estructura de la máquina de recolección de papel es sencilla y rápida.tres veces más rápido que el manejo manualEl operador puede controlar el papel de alineación posterior delante de la máquina. El papel de alineación posterior está equipado con un interruptor de detección doble para controlar el orden del papel.También puede tomar muestras cuando la máquina está funcionando.Alarmará automáticamente cuando la orden de recogida de papel llegue a recordar al operador reemplazar la plataforma de recogida de papel.

Papel cuantitativo:Puede establecer el valor arbitrario de 10 a 9999, se apagará automáticamente cuando el papel alcance el valor establecido.

5. - ¿ Por qué?control eléctricoparte:M.Autor, PLC e interfaz hombre-máquina, sistema de control electrónico, todo tipo de dispositivo de protección de seguridad.

El motor:Con el motor de control de velocidad sin pasos del inversor Fuji importado, hace que el motor principal ahorre energía, bajo ruido.El motor de reducción de alimentación y recolección de papel elige motor de desaceleración de frenado electromagnético importado de Taiwán, con un alto rendimiento de seguridad, larga vida útil y bajo ruido de funcionamiento.
PLC y interfaz hombre-máquina:Display digital de la velocidad de trabajo de la máquina y el estado, el motor principal está controlado por el convertidor de frecuencia, control de velocidad sin pasos hace que el funcionamiento más estable.Sistema de visualización de interfaz hombre-máquina puede mostrar todo tipo de condiciones de trabajo, localización oportuna de fallas y soluciones propuestas.
Sistema de control eléctrico:Proceso de control por microcomputadora de control automático y detección en tiempo real de la alimentación de papel, transmisión de papel, corte en matrices, recolección de papel.
Todos los tipos de dispositivos de protección de seguridad:Alarma de trompa cuando ocurren problemas, y apagado automáticamente la máquina para garantizar la seguridad humana.

6- ¿ Qué?sistema de abricado:F: el preciosistema de lubricación acondicionado yel tiempoel sistema de lubricación.

Sistema de lubricación forzada:La presión del aceite y el ajuste del caudal es conveniente, asegúrese de que el suministro de aceite de la unidad principal normalmente y no se apague la máquina cuando se ejecuta.
Sistema de lubricación de tiempo:Conectado con el controlador programable del host, hace que el control de la función de lubricación automáticamente.Cal también hacer lubricación de aceite cuantitativamente y tiempoEl sistema de lubricación de tiempo no sólo reduce el ruido de la máquina, sino que también garantiza el funcionamiento constante de la máquina.

III. El Consejo EuropeoParámetros técnicos:

Máquina de recorte por muelle semiautomática BMY-1500
