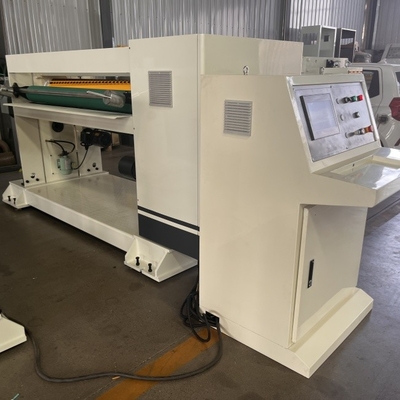

Línea de producción de cartón corrugado Pedidos de almacenamiento NC cortador de cuchillos helicoidales

No incluidos00 Cuchillos helicoidales de corte NC

La máquina consta principalmente de un engranaje interior del eje de corte (2), un engranaje exterior del eje de corte (3), un tornillo de conexión (4), un manguito de sujeción (5), un engranaje del eje de corte (6), una hoja inferior (7),un tornillo de sujeción de la cuchilla inferior (8), un tornillo superior de la cuchilla superior (9), un tornillo de sujeción de la cuchilla superior (10), una cuchilla superior (11), un eje de ajuste de la distancia libre del engranaje (12), un motor principal (13), una varilla de ajuste (14), un tornillo de ajuste (15),un eje de corte superior (16), un eje de corte inferior (17), etc.

1El eje de la hoja superior (16) y el eje de la hoja inferior (17) están hechos de acero al carbono y están tratados térmicamente para obtener una buena rigidez.

2. Al ajustar la hoja, inserte la barra de la hoja en la toma de la barra de la hoja para girar manualmente.

3Al ajustar la cuchilla, afloje el tornillo de sujeción de la cuchilla inferior (8) por 1/4 de giro y ajuste el tornillo de sujeción de la cuchilla superior (10) para que la cuchilla superior (11) y la cuchilla inferior (7) encajen correctamente.

4Al ajustar la hoja, aflojar el tornillo de conexión del engranaje (16) y ajustar el tornillo de ajuste del espacio libre lateral (15) para eliminar el espacio libre lateral del engranaje del eje de la hoja.

5La funda de expansión (5) conecta el engranaje exterior del eje de la pala (3) y el engranaje del eje de la pala (6) al rodillo de la pala.

6El motor del husillo (13) es la fuente de energía para conducir el rodillo de la hoja.

Requisitos de instalación

1La máquina deberá instalarse sobre una base de hormigón duro con un grosor de 250 mm como mínimo.

2. La superficie de los cimientos es plana y plana, con una superficie plana no superior a 2 mm/m;

3- La máquina debe ajustarse a un nivel antes de fijarse en el fundamento con una nivelación no superior a 0,4 mm/m; instrumento de ensayo: nivel cuadrado; posición de ensayo:puente de cuchillo con viga transversal fija.

4Cuando la máquina esté instalada sobre el cimiento, se deberá asegurar que el equipo esté paralelo con un paralelismo no superior a 1 mm/m. Instrumento de ensayo: nivel; posición de ensayo:ambos lados del marco de la máquina en ambos extremos.

Instalación de la máquina

Cuando la máquina esté instalada, la fuente de alimentación del usuario debe estar conectada al gabinete de accionamiento de la máquina.y un interruptor de aire debe instalarse en el extremo delantero del gabinete de aire para apagar o encender la fuente de alimentación de la máquina en cualquier momento.

Cuando la máquina esté instalada, la tubería de aire comprimido del usuario debe estar conectada al triplo neumático de la máquina.y se instalará una válvula de frenado en el extremo delantero para apagar o encender el suministro de aire comprimido de la máquina en cualquier momento (como se muestra a continuación).

Los parámetros de las tuberías de aire son: PN0,6MPa, DN10.

Ajuste del nivel de la máquina

Después de instalar la máquina, observe el medidor de nivel y ajuste los tornillos hasta que la nivelación esté dentro de 0,1 mm/1000 mm × 1000 mm, luego apriete las tuercas de los tornillos de anclaje.Utilice el mismo método para ajustar la nivelación de al menos cuatro esquinas de la máquina.

Características estructurales:

• Puede almacenar pedidos de 200 unidades, reemplazar las especificaciones de los cortadores de forma rápida y precisa, cambiar pedidos sin parar, y permite que los ordenadores en red faciliten la gestión de la producción.
• Los engranajes de accionamiento del eje del cuchillo son de acero forjado con endurecimiento por inducción de precisión, transmisión sin retroceso, conexión sin llave avanzada, alta precisión de transmisión.
• La máquina de corte adopta la estructura espiral de cuchillo de cuchilla de acero con hoja frontal incrustada, cuchillo dentado. tijeras, tijeras, fuerza de cizallamiento, larga vida útil de la hoja
• Alrededor de los rodillos de alimentación se utilizan la manera de platen de engranaje solar, entrega suave, presión uniformemente, fácil de aplastar la placa o causar bloqueo
• Este modelo es el almacenamiento de energía de frenado (frenado no dinámico), por lo que el consumo de energía en el proceso de producción, el consumo promedio de electricidad es 1/3 de una máquina de corte NC ordinaria,ahorrar más del 70% de energía para alcanzar el objetivo de ahorrar dinero .
• Precisión ajustable sin engranaje de espacio para garantizar el compromiso preciso de la hoja, el equilibrio de marcha.
• Utilizando una bomba de aceite independiente y un filtro con dos distribuciones de cobre en cada posición de engranaje, aceite, lubricación y enfriamiento
• Rodillo de cuchillo: material de acero forjado de buena calidad, el equilibrado, con buena estabilidad.

Parámetros del diámetro del rodillo:

• Cruz en el eje del cuchillo distancia del centro: ¢ 216mm
• Antes del diámetro inferior del rodillo transportador ¢ 156 mm
• Después del diámetro inferior del rodillo transportador: ¢156 mm
• Diámetro delantero del rodillo de placa: ¢70 mm
• Diámetro delantero del rodillo de placa: ¢70 mm

Nota: Después de haber sido triturados los rodillos, cromados duros en (excepto bajo el eje del cuchillo)

Motor de potencia y parámetros eléctricos:

• potencia del motor de accionamiento principal:18.5KW Servo sincrónico de CA completo
• Antes y después de la alimentación de la potencia del motor:3KW ((Control de frecuencia)
• Potencia del motor de la bomba de aceite lubricante:0.25KW

Principales partes compradas, materias primas y origen:

Imagen de los detalles de la máquina

Nuestra compañía

Embalaje del producto

Preguntas frecuentes:

P1: ¿ Es usted una empresa comercial o un fabricante?

R1: Somos un fabricante.

P2: ¿Tiene su propio equipo de I+D?

A3: Tenemos el mejor ingeniero profesional y un estricto sistema de control de calidad y calidad.

P4: ¿Podemos ser su distribuidor?

A4: Buscamos distribuidores y agentes en todo el mundo.

P5: ¿Cómo está el paquete?

A5: No se puedePelícula de burbujas, bandejas metálicas y envases de madera

P6: ¿Cómo está el tiempo de entrega?

R6: Depende de la cantidad que necesite.
