NC Cuchillos helicoidales cortadores para líneas de producción de cartón corrugado

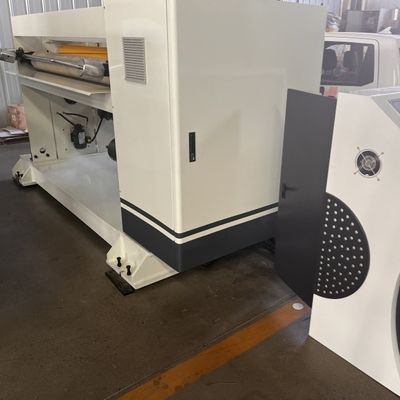

La máquina consta principalmente de un engranaje interior del eje de corte (2), un engranaje exterior del eje de corte (3), un tornillo de conexión (4), un manguito de sujeción (5), un engranaje del eje de corte (6), una hoja inferior (7),un tornillo de sujeción de la cuchilla inferior (8), un tornillo superior de la cuchilla superior (9), un tornillo de sujeción de la cuchilla superior (10), una cuchilla superior (11), un eje de ajuste de la distancia libre del engranaje (12), un motor principal (13), una varilla de ajuste (14), un tornillo de ajuste (15),un eje de corte superior (16), un eje de corte inferior (17), etc.

1El eje de la hoja superior (16) y el eje de la hoja inferior (17) están hechos de acero al carbono y están tratados térmicamente para obtener una buena rigidez.

2. Al ajustar la hoja, inserte la barra de la hoja en la toma de la barra de la hoja para girar manualmente.

3Al ajustar la cuchilla, afloje el tornillo de sujeción de la cuchilla inferior (8) por 1/4 de giro y ajuste el tornillo de sujeción de la cuchilla superior (10) para que la cuchilla superior (11) y la cuchilla inferior (7) encajen correctamente.

4Al ajustar la hoja, aflojar el tornillo de conexión del engranaje (16) y ajustar el tornillo de ajuste del espacio libre lateral (15) para eliminar el espacio libre lateral del engranaje del eje de la hoja.

5La funda de expansión (5) conecta el engranaje exterior del eje de la pala (3) y el engranaje del eje de la pala (6) al rodillo de la pala.

6El motor del husillo (13) es la fuente de energía para conducir el rodillo de la hoja.

Requisitos de instalación

1La máquina deberá instalarse sobre una base de hormigón duro con un grosor de 250 mm como mínimo.

2. La superficie de los cimientos es plana y plana, con una superficie plana no superior a 2 mm/m;

3- La máquina debe ajustarse a un nivel antes de fijarse en el fundamento con una nivelación no superior a 0,4 mm/m; instrumento de ensayo: nivel cuadrado; posición de ensayo:puente de cuchillo con viga transversal fija.

4Cuando la máquina esté instalada sobre el cimiento, se deberá asegurar que el equipo esté paralelo con un paralelismo no superior a 1 mm/m. Instrumento de ensayo: nivel; posición de ensayo:ambos lados del marco de la máquina en ambos extremos.

Instalación de la máquina

Cuando la máquina esté instalada, la fuente de alimentación del usuario debe estar conectada al gabinete de accionamiento de la máquina.y un interruptor de aire debe instalarse en el extremo delantero del gabinete de aire para apagar o encender la fuente de alimentación de la máquina en cualquier momento.

Cuando la máquina esté instalada, la tubería de aire comprimido del usuario debe estar conectada al triplo neumático de la máquina.y se instalará una válvula de frenado en el extremo delantero para apagar o encender el suministro de aire comprimido de la máquina en cualquier momento (como se muestra a continuación).

Los parámetros de las tuberías de aire son: PN0,6MPa, DN10.

Ajuste del nivel de la máquina

Después de instalar la máquina, observe el medidor de nivel y ajuste los tornillos hasta que la nivelación esté dentro de 0,1 mm/1000 mm × 1000 mm, luego apriete las tuercas de los tornillos de anclaje.Utilice el mismo método para ajustar la nivelación de al menos cuatro esquinas de la máquina.

Operación

1 Enciende 启动

2 E-STOP 急停

3 Apague el dispositivo

4 Manual/Automático/Automático

5 Ajuste de velocidad

Cambiar el idioma de operación: Inglés o 中文 ((Chino)

En modo automático, la máquina debe estar conectada a un doble hacer, y la máquina controlará automáticamente la velocidad de marcha.

En el modo manual, la velocidad de funcionamiento se ajusta manualmente a través del potenciómetro. (La velocidad de funcionamiento debe ser ligeramente superior a la velocidad de la línea de producción)

Establecimiento de la duración del procesamiento y la cantidad de procesamiento.

Haga clic en el botón de inicio de corte NC, la máquina comenzará a funcionar.

Conjunto de órdenes

Puede cambiar “orden pendiente” a través de "Número superior" y "Número siguiente"

Si el cartón procesado es demasiado largo o demasiado corto, puede ajustarse modificando los parámetros.
