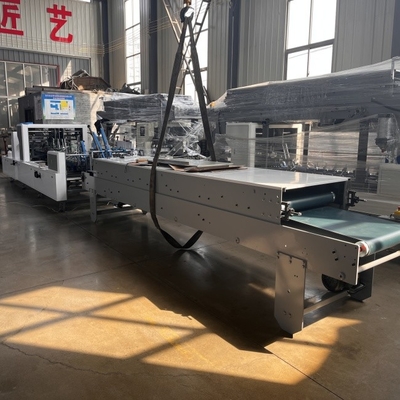

Corrección automática de carpeta de caja de alta velocidad con tres métodos de conteo

Corrección automática de carpeta de caja de alta velocidadCon elTres métodos para contar

1Características de la máquina e introducción de cada pieza

1Equipo general:

a.La base de la máquina está hecha de una placa de acero integral.El espesor del panel de pared principal es de 16 mm.Todos ellos adoptan tecnología de corte por láser y han sido sometidos a tratamiento en frío y calor.Toda la máquina tiene buena rigidez.

b.Toda la máquina adopta un diseño modular, con una selección de funciones flexible.Los módulos pueden seleccionarse de acuerdo con los requisitos del tipo de caja del cliente.

c. La transmisión de la máquina adopta una cadena de empresas conjuntas sino-extranjeras, que tiene una transmisión de alta velocidad, precisa y estable, un ruido mínimo y una larga vida útil.

d.La máquina tiene una buena estabilidad y la velocidad puede alcanzar los 220 m/min

Departamento de alimentación de papel:

e.La sección de alimentación del papel adopta un motor independiente para la alimentación del papel, lo que hace que la alimentación del papel sea más fácil y suave.

f.3 conjuntos de cuchillos de papel para cubrir las necesidades de papel de varias cajas de peso.

g.La vía de varios niveles garantiza la verticalidad del cartón y asegura que la alimentación del papel no esté sesgada.

h. El levantamiento neumático del cuchillo acorta el tiempo de ajuste y cambio de caja.

i. El dispositivo de vibración coopera con el motor para alimentar correctamente el papel de forma rápida, fácil, continua y automática.

j. La cinta de alimentación de papel adopta una cinta transportadora anillada sin costuras de tendón de carne de vacuno, que tiene una fuerte resistencia al desgaste.haciendo que sea muy conveniente y rápido para reemplazar la cinta transportadora de alimentación de papel en el período posterior.

2Botón de pasta en el fondo:

a. El cilindro inferior de pasta está configurado con uno a la izquierda y otro a la derecha, y se puede equipar con diferentes espesores de ruedas de goma de acuerdo con el ancho de la abertura del pegamento del tipo de caja del cliente.

b.El cilindro de pasta está hecho de acero inoxidable fuerte y duradero.

se controlará con precisión para garantizar que la parte de la cola funcione a alta velocidad.

3La parte plegable:

a. Los lados izquierdo y derecho completan el segundo pliegue 180 grados. El cuarto pliegue es 180 grados completamente combinados.

b. La parte plegable del sistema de corrección diferencial, el diseño especial de la parte plegable de la velocidad de la cinta transportadora izquierda y derecha se puede ajustar para garantizar el transporte en línea recta.Puede reducir eficazmente el caso de las tijeras formadoras de cajas.

c. El cinturón de poleas de la fila superior de la pieza plegable está equipado con un dispositivo de potencia para lograr la diferencia de velocidad entre las correas superior e inferior que resulta en el deslizamiento del cartón.

d.Equipado con un conjunto de cuchillos plegables izquierdo y derecho.

Parte de transferencia de presión:

a. Contador fotoeléctrico de papel automático, sistema de pulverización de agua de doble uso y un dispositivo de detección de tapón de papel.

b. Las correas superior e inferior son libremente telescópicas y son fáciles de ajustar, lo que hace que el cartón de cada forma se apile más ordenada y suavemente al entrar en la parte transportadora.

c.Equipado con un dispositivo mecánico de palillo, de modo que no se produzca ningún fenómeno de tijeras en la producción de cajas planas expresas.Y la transmisión mecánica tiene las características de una vida larga y estable.

5Parte transportadora:

a. El panel de pared principal de la parte transportadora adopta 12 mm y adopta tecnología de corte láser, y es tratado por frío y caliente, y la máquina tiene una buena rigidez.y el diseño de larga distancia puede extender el tiempo de unión del cartón y mejorar la calidad de unión del cartón.

b. La regulación de la presión neumática, fácil de ajustar, puede garantizar eficazmente la presión uniforme del ajuste.

c.Interruptor automático y manual de dos modos con un solo clic, para adaptarse a las necesidades de producción de varios tipos de cajas.

d. El diseño modular independiente superior e inferior de la parte transportadora puede moverse relativamente hacia adelante y hacia atrás para adaptarse a una variedad de cajas de diferentes longitudes.

Sistema eléctrico:

a. La máquina está controlada por PLC, fácil de operar; el PLC y la pantalla táctil adoptan la famosa marca china Inwitten, estable y confiable, baja tasa de falla.Toda la máquina adopta convertidor de múltiples frecuencias, y el control es más flexible y conveniente.

b.El motor de accionamiento principal adopta un motor de conversión de frecuencia, que tiene las ventajas de ahorrar energía y alta eficiencia, amplio rango de ajuste de velocidad, arranque y frenado estables,mejora de la eficiencia de la producción y reducción del coste de mantenimiento de los equipos mecánicos.

c. La disposición del panel de control es razonable y cada módulo dispone de un panel de control.

d. El monitor LCD de 19 pulgadas puede monitorear el proceso de producción de la máquina en el departamento de alimentación de papel, lo que hace más conveniente para el capitán verificar todo el proceso de operación.

- ¿ Qué?T.- ¿Qué es? Especificación

Tres métodos de conteo:

1- Contador de interrupción de alimentación:

Después de que la sonda de inducción complete el conteo, detendrá el motor de alimentación de papel durante el tiempo establecido.

2. Contador de la botella de aire (marca de agua):

Conexión de la línea de aire

Añadir agua pura

Utilice el interruptor de la válvula de solenoide para llenar la línea de aire con agua.

Después de que la sonda de inducción termine de contar, la boquilla dejará una marca de agua en el cartón.

2. Contador de la botella de aire (marca mal alineada):

Conexión de la línea de aire

El cilindro de aire se mantiene normalmente contraído. ((Si el cilindro permanece extendido, intercambia las posiciones de las dos líneas de aire.)

Después de que la sonda de inducción termine de contar, la boquilla dejará una marca de agua en el cartón.

El cilindro de aire empujará el cartón para que la alineación del cartón ((el último en el ciclo de conteo) esté desalineada.
