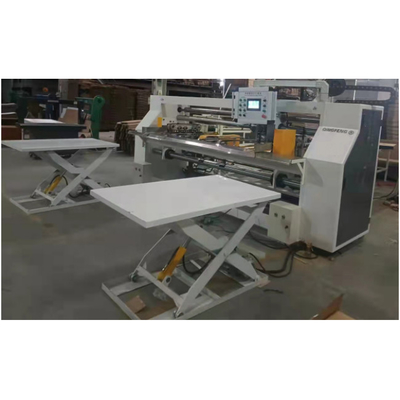

Máquina de pegado de cartón plegable servo corrugado de tipo 6 de doble pieza modelo 4600

4600 Modelo 6 Servo Automático Plegable Gluer ((doble pieza)

1 La placa de pared de la máquina está hecha de acero laminado de 45 # 14 mm de alta dureza,y el resto de la pieza de trabajo también está hecha de 45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm placa de acero laminado simple de alta dureza, y es procesado por una máquina de rectificación de superficies CNC para garantizar la precisión de la pieza de trabajo.

2 La estructura principal de la máquina está conectada por perfiles pesados en forma de H de 160x100, y el resto está conectado por perfiles pesados de aluminio de 80x80, lo que garantiza la estabilidad de la máquina.

3 Modelos de rodamientos: C&U 6008RS,6206RS,6006RS,6202RS,6007RS,6301RS,6200RS,6004RS,6901RS,51102,51104,KR19;

Los rodamientos universales con el tipo de base: CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207;

4 Modelo de cinturón:

El cinturón de alimentación de papel:L2180mm × W100mm × T8mm (con agujeros), 8 piezas.

Las medidas de seguridad se aplicarán a las instalaciones de transporte de mercancías que no estén sujetas a restricciones de seguridad.

5 El mecanismo de transmisión de la máquina principal adopta una transmisión en cadena, y los engranajes están compuestos por

5/8 pulgadas: 20 dientes Ø35 y Ø30, 17 dientes Ø55 intermedio, 14 dientes Ø35 intermedio, 30 dientes Ø30.

1/2 pulgada: 20 dientes Ø22 20 dientes Ø38

3/8 pulgadas: 21 dientes Ø25, 32 dientes Ø12, 14 dientes Ø22

Las ruedas dentadas anteriores están hechas de material 45# y luego apagadas a alta frecuencia para extender su vida útil.

6 Sección de alimentación de papel: La cinta de alimentación de papel es una cinta de goma de alta calidad con alta fricción y resistencia al desgaste.La sección trasera está soportada por un rodillo auxiliar para levantar el cartón para la alimentación de papel, y está equipado con dos bombas de succión de 3 kW para aspirar el cartón y ayudar en la alimentación del papel. , el motor de alimentación de papel es dos servomotores con una potencia de 1KW, lo que garantiza la estabilidad de la alimentación de papel, y la longitud de la alimentación de papel se puede ajustar arbitrariamente.

7El motor principal en la sección media es accionado por un motor de reducción de 4 kW de Zhejiang Mitsubishi, controlado por un convertidor de frecuencia.y también tiene embrague electromagnético y transmisión de control del freno electromagnéticoHay 3 juegos de cintas transportadoras en cada lado.

8 Parte de pegado: La parte media del trasero se fija con partes calientes y frías.La anchura de la rueda de recubrimiento de pegamento es de 10 mm y el intervalo medio es de 2 mmSe puede decir que es una doble unión. Evite la apertura del pegamento y la explosión debido a los cambios estacionales cuando solo se utiliza adhesivo de fusión caliente para la unión,y evitar que el pegamento de fusión caliente se rompa tan pronto como la caja de alimentos entra en el almacenamiento en frío.

9- Parte central de formación: los lados izquierdo y derecho están sujetados por servomotores.La sujeción utiliza tornillos de bolas de alta velocidad de baja punta y deslizadores especiales para garantizar la sensibilidad y precisión de la sujeciónTambién prolonga su vida útil y garantiza la forma precisa del cartón. , mejorando en gran medida el rendimiento de los cartones.

10 Sistema de calefacción del pegamento: La caja de recubrimiento de pegamento de fusión en caliente está hecha de aluminio puro, que tiene una excelente conductividad térmica y acorta el tiempo de fusión del bloque de pegamento.La parte superior está equipada con una caja de pegamento de aluminio calentada de forma independienteEl pegamento de fusión caliente fluye automáticamente a la caja de pegamento inferior, lo que no afecta al trabajo y mejora la eficiencia del trabajo.

11 Sistema de pegamento en frío: La rueda de caucho de la caja de recubrimiento de pegamento en frío está hecha de acero inoxidable y tiene rodamientos resistentes a la corrosión doblemente sellados, lo que prolonga su vida útil.

12 Principio de trabajo

Coloque cartón en ambos lados de la sección de alimentación de papel. Introduzca la longitud de alimentación de papel en la pantalla, presione el botón de alimentación de papel y comience la alimentación de papel. Cuando el cartón alcance el centro,los sensores fotoeléctricos en los extremos izquierdo y derecho detectan el cartón y reciben la señalEl papel de la parte media se pone a trabajar, de modo que los dos cartones se convierten en uno solo, entonces el deflector se cae y el papel comienza a ser enviado a la parte de flexión.Después de alcanzar la parte de flexión, los lados izquierdo y derecho comienzan a doblarse y alinearse, y luego la rueda de prensa de papel cae, el deflector también cae, y el cartón se envía.

Voltado: 380V 50HZ de tres fases y cuatro alambres

Lista de distribución eléctrica
