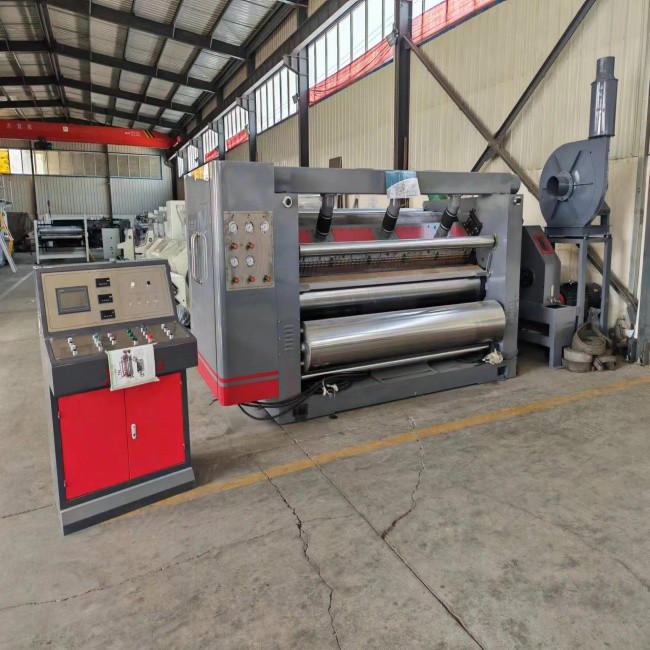

SF-360-2500 Modelo de estructura de succión de capó modularizado de una sola cara

SF-360-2500 Modelo modularizado de una sola cara

El Scaracterísticas estructurales:

• Se adopta la estructura de succión del capó y está equipada con un poderoso ventilador de alta presión.La fuente de aire y el control eléctrico se concentran en el mismo gabinete de operaciónEl lado operativo está completamente cerrado y completamente cubierto.
• La base de la máquina y los paneles de pared están hechos de fundiciones de arena de resina de alta calidad, y el espesor del panel de pared es de 240 mm. Caja de cambios independiente, transmisión de unión universal.
• El rodillo ondulado está hecho de acero de aleación 48CrMo, which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatmentEl diámetro del rodillo ondulado es de 360 mm y la dureza de la superficie es superior a 60 grados HRC. Los rodamientos de las partes clave del rodillo y el rodillo a presión son rodamientos Havalo.
• El rodillo de presión es de ¢ 370 mm, la superficie es molida y cromada; la presión del aire controla el movimiento hacia arriba y hacia abajo, y el material es acero carbono medio No 45,con un contenido de aluminio superior o igual a 10%,.
• La unidad de rodillos de pegamento adopta una estructura integral de patineta, que puede ser sacada de la máquina para el mantenimiento durante el mantenimiento, lo que mejora la eficiencia del trabajo;el rodillo de pegamento tiene un diámetro de ¢252mmLa superficie del rodillo del raspador es pulida y cromada.

Parámetro tecnológico:

1Ancho de trabajo: 2500 mm

2Dirección de operación: izquierda o derecha (determinada por la fábrica del cliente)

3Velocidad de diseño: 180 m/min Velocidad de trabajo: 120-150 m/min

4- Rango de temperatura: entre 160 y 200 °C

5Fuente de aire: 0,4-0,9Mpa

6Presión de vapor: 0,8-1,3Mpa

7Tipo de flauta corrugada (A, B, C, E o UV opcional)

M.Los agentesParámetro:

1Motor principal: 30KW Tensión nominal: 380V 50Hz Modo de trabajo continuo (S1)

2Motor de succión: 18KW Voltado nominal: 380V 50Hz Modo de trabajo continuo (S1)

3 Reducción de ajuste de pegamento; 100 W. Voltagem nominal: 380 V 50 Hz Modo de trabajo continuo (S2)

4 Motor de separación de la cola para el ajuste; 250 W. Tensión nominal: 380 V 50 Hz Modo de trabajo continuo (S2)

5 Motor de la bomba de pegamento: 2.2KW Tensión nominal: 380V 50Hz Modo de trabajo continuo (S1)

Las demásParámetro:

1Diámetro del rodillo ondulado: ¢ 360 mm

2Diámetro del rodillo a presión: ¢370 mm

3Diámetro del rodillo adhesivo: ¢252 mm

4Diámetro del rodillo de pasta fija: ¢142 mm

5Diámetro del precalentador: ¢ 400 mm
