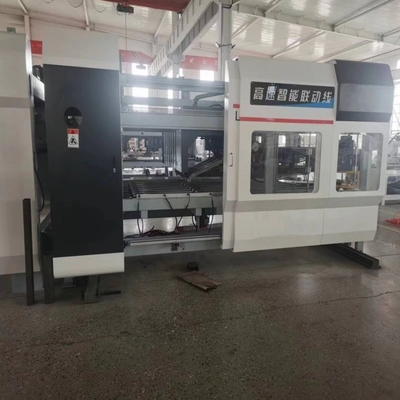

Línea de producción de cartón de impresión flexo plegable de pegamento Velocidad rápida de formación de cartón

Línea de producción de cartón encoladora plegable flexográfica

Velocidad máxima de carrera: 350 m/min

Velocidad máxima de embalaje: 20 paquetes/min.

Características del equipo:

• 1. Rápida velocidad de formación de cajas de cartón.
• 2. Alimentación precisa del papel mediante succión de aire.
• 3. Buen control de tamaño y tamaño, y fuerte resistencia al desperdicio.
• 4. Corrección de desviación secundaria, elimina completamente la boca de tijera.
• 5. Conteo preciso.
• 6. La parte que golpea hace que la caja esté bien formada.
• 7. Apilamiento preciso y ordenado.
• 8. Suministro automático de pegamento, aplicación uniforme de pegamento, ahorro de pegamento y función de alarma de escasez de pegamento.
• 9. Control remoto digital, preciso, conveniente y rápido.

• Introducción

• 1. Todas las cintas transportadoras de papel se pueden mover de forma independiente. Las cintas transportadoras de papel están equipadas con ruedas prensadoras de papel, ventiladores y cepillos para limpiar al máximo el papel usado. Dispositivo de rueda guía, transmisión de sujeción por correa superior e inferior. Caminata eléctrica hacia la izquierda y hacia la derecha, fácil de ajustar el tamaño.
• 2. Rueda de encolado: Fabricada en acero inoxidable, más duradera y resistente a la corrosión. La tolva de pegamento está equipada con guías lineales, lo que hace que el ajuste de posición sea más conveniente y preciso.
• 3. Parte plegable: La función principal es doblar la caja hacia abajo y usar la placa correctora para corregir la línea de presión por segunda vez para doblar la caja en una caja estándar.
• 4. Para la limpieza de moldes, si la parte raspadora y la parte plegable no se han limpiado, los restos de papel usado se limpiarán nuevamente.

• 5. Junte las piezas con palmaditas: junte los puntos y extráigalos con un número preciso mediante el conteo de luz, el conteo y la corrección.
• 6. Parte de salida: Después de empujar hacia afuera, el soporte de papel de arriba presiona suavemente para la salida.

• 7. Departamento de embalaje: Al adoptar la tecnología de papel de contraempuje, la velocidad de elevación de las operaciones izquierda y derecha se duplica y están disponibles carriles simples y dobles.

Configuración mecánica del departamento de embalaje:

(1), reductor Taizhou Haoli

(2), cilindro AirTAC, válvula solenoide

(3), eje de transmisión de potencia Guangdong Duffy

(4), rodamiento Harbin

Configuración eléctrica:

(1), PLC Pansonic

(2), contactor Simens

(3), botón Schneider

(4), fuente de alimentación conmutada: Taiwán MEAN WELL

(5), interruptor fotoeléctrico Beifuning

(6), Relé Omron

(7) Interfaz hombre-máquina Kunlun Tongtai

• 8. Panel de control; Adopta control PLC y tiene funciones como puesta a cero y memoria. (Se puede seleccionar PLC combinado con control de pantalla táctil)
• 9. Configuración eléctrica:

Computadora de control principal PLC: Pansonic

Pantalla táctil: Kunlun Tongtai

Fuente de alimentación conmutada: MEAN WELL

Convertidor de frecuencia: Delta

Relé intermedio: Omron

Disyuntor: Simens

Contactor: Simens

Interruptor fotoeléctrico: Grupo Industrial de Shanghai

Bloque de terminales: Chint

• 10. El panel controlador para cada acción de la máquina controla el movimiento hacia la izquierda y hacia la derecha, la subida y bajada del rodillo de papel, etc.

Principio de funcionamiento

La sección de encolado de cartón y la sección de impresión y troquelado se conectan, utilizan y operan sincrónicamente para que el cartón que ha sido impreso, troquelado o ranurado pueda ingresar suavemente a la sección de encolado de cartón. La máquina empacadora está conectada a la sección de encolado de cajas. Cuando el cartón termina de pegarse, plegarse y corregirse, los palés se transportan a la empacadora. La empacadora tiene un sensor fotoeléctrico y transmite la señal al PLC. El PLC controla el funcionamiento de cada parte de la empacadora.

Selección de piezas de máquina:

1. Suministro automático de pegamento, pegamento circulante, nunca se rompe el pegamento, no es necesario agregar pegamento manualmente, lo que ahorra tiempo y esfuerzo. Apto para todo tipo de pegamento.

2. Rueda de recubrimiento de pegamento de acero inoxidable, resistente a la corrosión, resistente al desgaste, recubrimiento de pegamento uniformemente, ahorro de pegamento, la cantidad de pegamento utilizada es aproximadamente un tercio de la cantidad de recubrimiento de pegamento manual.

3. La parte de plegado está equipada con un juego de ruedas de presión de múltiples pasadas ajustable, lo que hace que el plegado del cartón sea más suave y el pegado más hermoso y preciso.

4. La sección de conteo corrige el apilamiento de las cajas, y el apilamiento y la salida son seguros, estables, precisos y libres de errores. Está controlado digitalmente y es fácil de operar. Se puede introducir sin detener la máquina.

METROparámetro de máquina

La velocidad máxima:320 metros/minuto

Número máximo de paquetes lanzados:20 paquetes

Tamaño máximo de cartón:700mm*500mm

Tamaño mínimo de cartón:195mm*105mm

Ancho máximo del cartón (incluida la tapa del columpio):1100 mm

Ancho mínimo del cartón (incluida la tapa del columpio):240 mm

Altura máxima de apilamiento:350 mm

Altura mínima de apilamiento:80mm

Cantidad máxima por paquete:50 piezas

Cantidad mínima por paquete:10 piezas

Cinturón:Siglin (empresa conjunta China-Alemania)

Para las áreas marcadas en la imagen, preste atención al repostaje y mantenimiento periódicos "una vez cada medio mes" para garantizar el funcionamiento normal de la máquina y una vida útil más larga de la misma.

Diagrama de cimentación
