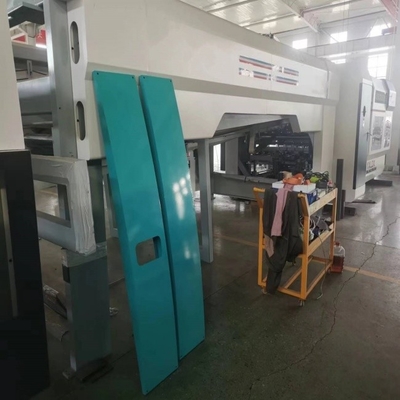

Flexo Impresión Plegable Máquina de pegamento Línea de producción de cartón Precisa y ordenada apilamiento

Línea de producción de cartón de glucosa plegable Flexo

• Introducción
• 1Todas las cintas transportadoras de papel se pueden mover independientemente. Las cintas transportadoras de papel están equipadas con ruedas de prensado de papel, ventiladores y cepillos para limpiar los residuos de papel en la mayor medida posible.Dispositivo de la rueda guíaTransmisión eléctrica de marcha izquierda y derecha, fácil de ajustar el tamaño
• 2. Rueda de pegamento: hecha de acero inoxidable, más duradera y resistente a la corrosión. La tolva de pegamento está equipada con guías lineales, lo que hace que el ajuste de posición sea más conveniente y preciso.
• 3. Parte plegable: La función principal es doblar el cartón hacia abajo y utilizar la placa de corrección para corregir la línea de presión por segunda vez para doblar el cartón en una caja estándar.
• 4Para la limpieza del molde, si la parte de raspado y la parte de plegado no se han limpiado, los residuos de papel se limpiarán de nuevo.

• 5- Golpear las partes juntas: Golpear los puntos juntos, y empujarlos con un número exacto a través de contar la luz, contar, y la corrección.
• 6. Parte de salida: después de empujar, el soporte de papel superior presiona suavemente para la salida.

• 7Departamento de embalaje: adoptando la tecnología de papel de contraempujado, se duplica la velocidad de elevación de las operaciones izquierda y derecha, y están disponibles los dos carriles.
• 8. Panel de control; adopta el control PLC y tiene funciones tales como cero y memoria. (PLC combinado con control de pantalla táctil se puede seleccionar)
• 9Configuración eléctrica:

El PLC del ordenador de control principal: Panasonic

Pantalla táctil: Kunlun Tongtai

Fuente de alimentación de conmutación: MEAN WELL

Conversor de frecuencia: Delta

Relé intermedio: Omron

Disyuntor de circuito: Siemens

Contactor: Siemens

Interruptor fotoeléctrico: Grupo Industrial de Shanghai

Bloque de terminales: Chint

• 10El panel de control para cada acción de la máquina controla el movimiento izquierdo y derecho, el aumento y la caída de la placa de papel, etc.

Principio de funcionamiento

La sección de pegado de cartón y la sección de impresión y corte a presión se conectan, utilizan y operan sincrónicamente para que el cartón que ha sido impreso, cortado,o con ranuras puede entrar suavemente en la sección de pegado del cartónCuando el cartón termina de pegar, doblar y corregir, los palets son transportados a la empaladadora.La embalaje tiene un sensor fotoeléctrico y transmite la señal al PLCEl PLC controla el funcionamiento de cada parte de la empaladadora.

M.Parámetro de acina

Velocidad máxima320 metros/minuto

Número máximo de paquetes lanzados:20 paquetes

Tamaño máximo del cartón:700 mm*500 mm

Tamaño mínimo del cartón:Las medidas de ensayo se aplicarán en el caso de los vehículos de motor de las categorías M1 y M2.

Ancho máximo del cartón (incluida la cubierta del columpio):Las demás:

Ancho mínimo del cartón (incluida la cubierta del columpio):Las demás:

Altura máxima de apilamiento:350 mm

Altura mínima de apilamiento:80 mm

Cantidad máxima por envase:50 piezas

Cantidad mínima por envase:10 piezas

El cinturón:Siglin (empresa conjunta entre China y Alemania)

Para las áreas marcadas en la imagen,prestar atención al reabastecimiento regular de combustible y al mantenimiento "una vez cada medio mes" para garantizar el funcionamiento normal de la máquina y una vida útil más larga de la máquina.

Diagrama de las bases

Apéndice 1

Artículos que debe preparar el comprador:

1Cuando llegue la máquina, prepáren la carretilla elevadora, de cinco a ocho toneladas, tenedor largo.

2Prepara las ubicaciones relevantes.

3Prepara el cable de energía principal, el gas.

4Ayuda del personal de seguridad.

5Prepara el cartón y prueba la máquina en cualquier momento.

Apego2

Funcionamiento seguro:

1Antes de comenzar a trabajar, debe usar ropa de trabajo y zapatos de trabajo, sujetar los botones y las esposas, y no poner objetos en sus bolsillos que sean fáciles de caer.

2Después de que la tripulación llegue al trabajo, compruebe que no haya personas o desechos dentro del rango de operación del equipo.

3Antes de encender el equipo, debe sonar la campana y sonar la alarma..

4Cuando el equipo esté en funcionamiento, está estrictamente prohibido tocar todas las superficies de trabajo con las manos, y no se permiten trabajos de mantenimiento y limpieza.No está permitido cruzar las piezas en marcha..

5Los miembros de la tripulación deben cumplir estrictamente con sus puestos de acuerdo con la división del trabajo, y se les prohíbe saltarse puestos o dejar sus puestos sin permiso.Siempre deben prestar atención al funcionamiento del equipo.

6Cuando el equipo esté en funcionamiento, está estrictamente prohibido tocar todas las superficies de trabajo con las manos, y no se permiten trabajos de mantenimiento y limpieza.No está permitido cruzar las piezas en marcha..

7Los miembros de la tripulación deben cumplir estrictamente con sus puestos de acuerdo con la división del trabajo, y se les prohíbe saltarse puestos o dejar sus puestos sin permiso.Siempre deben prestar atención al funcionamiento del equipo.

Si se detecta una anormalidad, apague la máquina inmediatamente.

8Durante el trabajo, nadie puede jugar con el equipo o hacer ruidos fuertes.

9. Durante el proceso de trabajo, el lugar de trabajo debe mantenerse limpio y suave. Asegúrese de que no haya desorden alrededor del dispositivo. Las herramientas y piezas deben colocarse en lugares designados.

10El operador de esta máquina debe estar familiarizado con las funciones y la ubicación de los botones principales del equipo.
