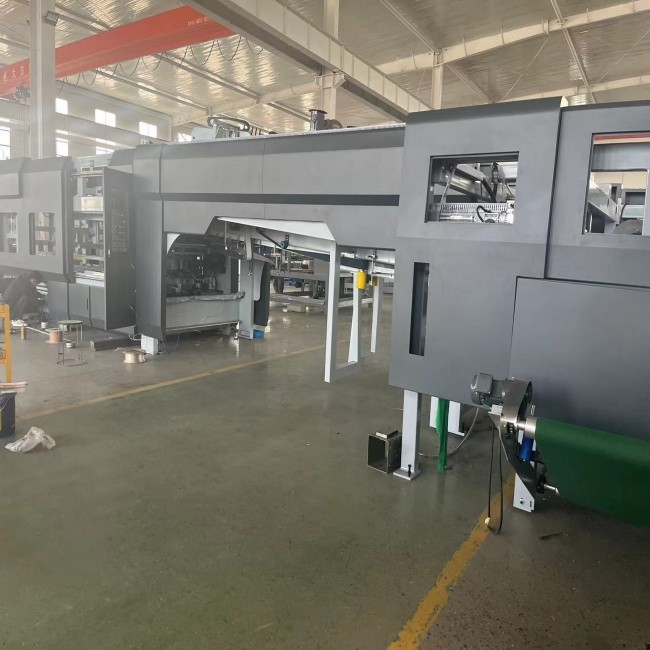

FFG Flexo Impresión Plegable Gluer Maquina de fabricación de estuches Suministro automático de pegamento

Línea de producción de cartón encoladora plegable flexográfica

Velocidad máxima de carrera: 350 m/min

Velocidad máxima de embalaje: 20 paquetes/min.

Características del equipo:

• Introducción
• 1. Todas las cintas transportadoras de papel se pueden mover de forma independiente. Las cintas transportadoras de papel están equipadas con ruedas prensadoras de papel, ventiladores y cepillos para limpiar al máximo el papel usado. Dispositivo de rueda guía, transmisión de sujeción por correa superior e inferior. Caminata eléctrica hacia la izquierda y hacia la derecha, fácil de ajustar el tamaño.
• 2. Rueda de encolado: Fabricada en acero inoxidable, más duradera y resistente a la corrosión. La tolva de pegamento está equipada con guías lineales, lo que hace que el ajuste de posición sea más conveniente y preciso.
• 3. Parte plegable: La función principal es doblar la caja hacia abajo y usar la placa correctora para corregir la línea de presión por segunda vez para doblar la caja en una caja estándar.
• 4. Para la limpieza de moldes, si la parte raspadora y la parte plegable no se han limpiado, los restos de papel usado se limpiarán nuevamente.

• 5. Junte las piezas con palmaditas: junte los puntos y extráigalos con un número preciso mediante el conteo de luz, el conteo y la corrección.
• 6. Parte de salida: Después de empujar hacia afuera, el soporte de papel de arriba presiona suavemente para la salida.

Configuración mecánica del departamento de embalaje:

(1), reductor Taizhou Haoli

(2), cilindro AirTAC, válvula solenoide

(3), eje de transmisión de potencia Guangdong Duffy

(4), rodamiento Harbin

Configuración eléctrica:

(1), PLC Pansonic

(2), contactor Simens

(3), botón Schneider

(4), fuente de alimentación conmutada: Taiwán MEAN WELL

(5), interruptor fotoeléctrico Beifuning

(6), Relé Omron

(7) Interfaz hombre-máquina Kunlun Tongtai

• 8. Panel de control; Adopta control PLC y tiene funciones como puesta a cero y memoria. (Se puede seleccionar PLC combinado con control de pantalla táctil)
• 9. El panel controlador para cada acción de la máquina controla el movimiento izquierdo y derecho, la subida y bajada del plato de papel, etc.

Selección de piezas de máquina:

1. Suministro automático de pegamento, pegamento circulante, nunca se rompe el pegamento, no es necesario agregar pegamento manualmente, lo que ahorra tiempo y esfuerzo. Apto para todo tipo de pegamento.

2. Rueda de recubrimiento de pegamento de acero inoxidable, resistente a la corrosión, resistente al desgaste, recubrimiento de pegamento uniformemente, ahorro de pegamento, la cantidad de pegamento utilizada es aproximadamente un tercio de la cantidad de recubrimiento de pegamento manual.

3. La parte de plegado está equipada con un juego de ruedas de presión de múltiples pasadas ajustable, lo que hace que el plegado del cartón sea más suave y el pegado más hermoso y preciso.

4. La sección de conteo corrige el apilamiento de las cajas, y el apilamiento y la salida son seguros, estables, precisos y libres de errores. Está controlado digitalmente y es fácil de operar. Se puede introducir sin detener la máquina.

METROparámetro de máquina

La velocidad máxima:320 metros/minuto

Número máximo de paquetes lanzados:20 paquetes

Tamaño máximo de cartón:700mm*500mm

Tamaño mínimo de cartón:195mm*105mm

Ancho máximo del cartón (incluida la tapa del columpio):1100 mm

Ancho mínimo del cartón (incluida la tapa del columpio):240 mm

Altura máxima de apilamiento:350 mm

Altura mínima de apilamiento:80mm

Cantidad máxima por paquete:50 piezas

Cantidad mínima por paquete:10 piezas

Cinturón:Siglin (empresa conjunta China-Alemania)

Para las áreas marcadas en la imagen, preste atención al repostaje y mantenimiento periódicos "una vez cada medio mes" para garantizar el funcionamiento normal de la máquina y una vida útil más larga de la misma.

Diagrama de cimentación

Adjunto

Operación segura:

1. Antes de comenzar a trabajar, debe usar ropa y zapatos de trabajo, abrocharse los botones y puños y no guardar en los bolsillos objetos que se caigan fácilmente.

2. Después de que el equipo llegue al trabajo, verifique que no haya personas ni escombros dentro del rango de operación del equipo. La cubierta protectora del equipo debe estar intacta y no suelta.

3. Antes de poner en marcha el equipo, debe sonar la campana y sonar la alarma. Sólo después de volver a confirmar que no hay nadie dentro del rango de operación del equipo se podrá poner en marcha.

4. Cuando el equipo está en funcionamiento, está estrictamente prohibido tocar con las manos todas las superficies de trabajo operativas y no se permiten trabajos de mantenimiento ni limpieza. No está permitido cruzar las partes en marcha.

5. Los miembros de la tripulación deben cumplir estrictamente con sus puestos de acuerdo con la división del trabajo y tienen prohibido saltarse puestos o abandonarlos sin permiso. Siempre deben prestar atención al funcionamiento del equipo.

6. Cuando el equipo está en funcionamiento, está estrictamente prohibido tocar con las manos todas las superficies de trabajo operativas y no se permiten trabajos de mantenimiento ni limpieza. No está permitido cruzar las partes en marcha.

7. Los miembros de la tripulación deben cumplir estrictamente con sus puestos de acuerdo con la división del trabajo y tienen prohibido saltarse puestos o abandonarlos sin permiso. Siempre deben prestar atención al funcionamiento del equipo.

Si se encuentra una anomalía, apague la máquina inmediatamente.

8. Durante el trabajo, nadie puede jugar alrededor del equipo ni hacer ruidos fuertes.

9. Durante el proceso de trabajo, el lugar de trabajo debe mantenerse limpio y liso. Asegúrese de que no haya desorden alrededor del dispositivo. Las herramientas y piezas deben colocarse en lugares designados.

10. El operador de esta máquina debe estar familiarizado con las funciones y ubicaciones de los botones principales del equipo. Si ocurre un accidente, cualquiera puede presionar el interruptor de parada de emergencia.
