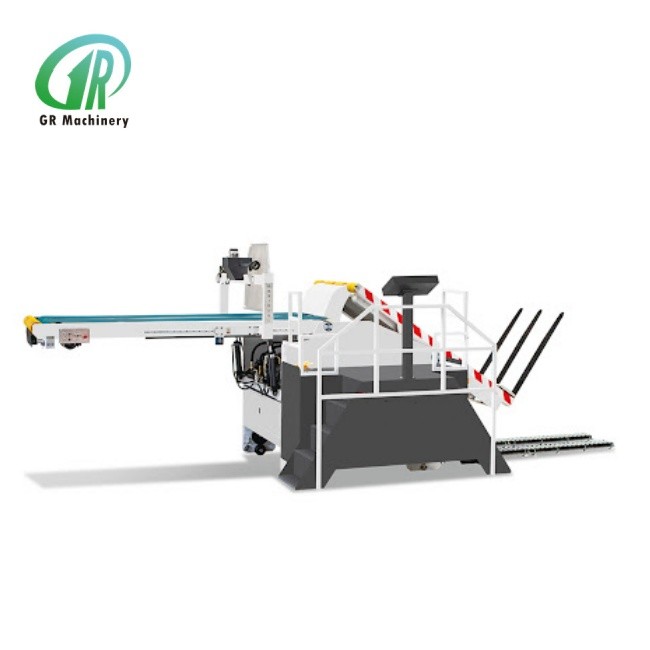

Modelo productivo 1228 Máquina de prealimentación totalmente automática Control por ordenador con pantalla táctil

Máquina prealimentadora totalmente automática modelo 1228

Especificaciones mecánicas:

1. Tamaño máximo de alimentación de papel: 1200ⅹ2800 mm

2. Tamaño mínimo de alimentación de papel: 260ⅹ755 mm

3. Altura máxima de carga de papel: 2000 mm

4. Peso máximo del papel: 1200 kg

5. Velocidad máxima de alimentación de papel:

(Espesor del cartón inferior a 4 mm ≥ 420 hojas/minuto)

(Grosor del cartón inferior a 8 mm ≥ 300 hojas/minuto)

6. Requisitos de velocidad máxima:

a. Altura de carga de papel >1600 mm o superior.

b. La cantidad de pilas de papel por cartón debe ser de una sola pila.

do. Requisitos de doblado de cartón: 5% en la dirección del ancho del papel (1000 mm permite doblar dentro de 50 mm).

d. La superficie de impresión del cartón debe estar en el mismo lado.

mi. Se debe dejar al menos una hoja de papel esperando en el carril de alimentación en el extremo frontal de la horquilla del alimentador de papel.

7. Transmisión hidráulica de potencia inversa de la horquilla de cambio

8. Accionamiento hidráulico de potencia de elevación del transportador horizontal

9. Método de alimentación de papel: pila única

10. Método de alimentación de papel: logística sobre orugas eléctricas (fijadas en el suelo)

11. Funciones de memoria de pedidos y organización de pedidos con un solo clic.

12.Función de espera hidráulica (espera automática más allá del tiempo establecido)

13. Ajuste de la interfaz hombre-máquina de parámetros relevantes.

14. La visualización de texto anormal se puede eliminar fácil y rápidamente.

15. El tanque de combustible es a prueba de golpes.

Instrucciones de configuración principales:

1. La cinta transportadora envía el cartón vertido a la sección de alimentación de papel apilado. Después de pasar por la sección de alimentación de papel apilado, el cartón se dispone automáticamente en forma de escama de pez y se envía a la sección de alimentación de papel de la máquina pegadora y clavadora todo en uno a través de la cinta de la sección de transporte horizontal.

2. Hay dispositivos de alineación automática en ambos lados de la parte transportadora apilada, y el dispositivo de alineación se puede ajustar eléctricamente (carrera de alineación de 100 mm).

3. El extremo frontal de la cinta transportadora horizontal está equipado con un dispositivo automático de golpeteo longitudinal de papel, que ajusta la velocidad de entrega de acuerdo con la velocidad del vehículo.

4. Toda la máquina se puede mover longitudinalmente.

5. El transporte por cinta transportadora horizontal se controla automáticamente mediante fotoelectricidad.

6. La logística de las orugas que soportan la máquina completa será suministrada por la fábrica del equipo.

7. Control por ordenador con pantalla táctil.

Puntos técnicos:

1. Control e interfaz inteligente:

a. Controle digitalmente el movimiento de tamaño de la orden de reemplazo para garantizar la precisión del ajuste.

b. Esta máquina se puede conectar al sistema de gestión de producción para un acoplamiento inteligente y un ajuste automático de pedidos.

2. Equipado con parte transportadora horizontal:

a. El bastidor del transportador horizontal tiene una función telescópica y se ajusta automáticamente mediante un servocontrol.

3. Equipado con mecanismo de elevación de plataforma:

a. La plataforma tiene una función de oscilación hacia arriba y hacia abajo para evitar que el cartón se atasque debido a un gran espacio durante la primera ronda de alimentación de papel después del ajuste del pedido.

b. El seguimiento del dispositivo de columpio se controla automáticamente por radio y televisión.

4. La horquilla de cambio es del tipo horquilla dentada:

a. La fábrica apoya de forma independiente la logística de orugas eléctricas (fijadas en el suelo)

5. Dispositivo de alineación móvil integrado en pórtico:

a. La máquina está equipada con un dispositivo deflector frontal para tirar del cartón apilado hasta formar un pez.

Forma de escala para facilitar la entrada continua de cartón en la sección de alimentación de papel.

b. El dispositivo de tope frontal es de tipo pórtico que se mueve hacia adelante y hacia atrás, con una estructura razonable y compacta y de fácil ajuste.

do. Se agrega una función de ajuste de doble cara en ambos lados del deflector frontal para unir el cartón apilado en la sección de almacenamiento de papel. Bajo la acción del deflector frontal, el cartón agregado horizontalmente se convierte en escamas de pescado y se transporta cuidadosamente a la sección de alimentación de papel.

6. Elevación de horquilla: La elevación y descenso de la horquilla se controla mediante un servomotor independiente.

Lista principal de subcontratación de máquinas:

1.Sistema hidráulico:

a. Marca del tanque de combustible ---FQS

b. Potencia de la unidad hidráulica ---11HP

do. Método de enfriamiento por presión de aceite ---enfriamiento por aire

d. Marca de válvula solenoide hidráulica ---Yuken (YUKEN, Japón)

mi. Marca del cilindro ---FQS

F. Capacidad del tanque de combustible ---200L

2.Sistema de control electrónico:

a. Marca PLC ---Panasoni

b. Interfaz de operación --- interfaz hombre-máquina (modo táctil)

do. Texto de indicación del punto de fallo

d. Marca del componente de control ---Schneider

3.Accesorios:

A. Riel guía lineal --- plateado

b. Motor reductor ---Shengbang

do. Convertidor de frecuencia ---Delta

d.Piezas originales neumáticas ---Airtac

mi. Interruptor de proximidad, interruptor fotoeléctrico ---Omron/Autonics

f.Servomotor ---Yaskawa, Japón
