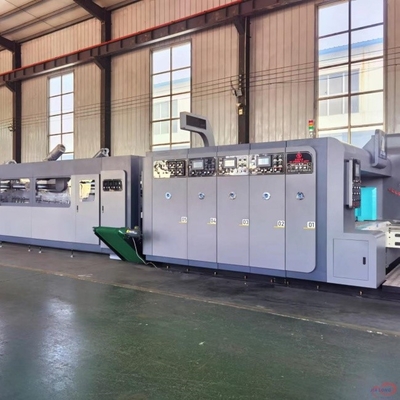

Corrección de cajas de alta frecuencia FFG Flexo Impresión Plegable Gluer Máquina de fabricación de estuches

Línea de producción de cartón encoladora plegable flexográfica

Velocidad máxima de carrera: 350 m/min

Velocidad máxima de embalaje: 20 paquetes/min.

Propósito y características:

• Sistema de control CNC, visualización de fallas, control de producción, mantenimiento remoto.
• Sistema automático de detección y posicionamiento, sistema de accionamiento de carga rápida de placas, cambio rápido de placas.
• Caja de polvo ensanchada, dispositivo antiestático, recolección central de polvo, protección contra presión, eliminación efectiva de polvo.
• Adopta engranajes rectificados de precisión de acero de aleación para la transmisión y accionamiento de la rueda de succión para garantizar precisión y longevidad.
• "Formado, ranurado" de doble asiento con sistema de rueda de regulación y guía precisa, alambre a prueba de explosiones, excelentes efectos de plegado y formado.
• Sistema de recolección y reciclaje de papel de alta velocidad "arriba y abajo", que protege contra la abrasión de la superficie y alta eficiencia de producción.
• Los componentes eléctricos, rodamientos de transmisión, etc., utilizan marcas internacionales, certificadas por la CE europea.

Unidad de salida de conteo:

• Sistema de recogida "arriba y abajo" para proteger eficazmente contra la abrasión superficial, alta adaptabilidad de producción.
• Corrección de cajas de alta frecuencia, caída de papel asistida por ventilador, aplanamiento neumático, transmisión circulante.
• Sistema de recolección de reciclaje, apilamiento y conteo de alta velocidad con control de accionamiento multiservo, lo que garantiza una alta productividad.
• Salida de cinta transportadora para unidad de conteo, asistencia de rodillo de presión de papel, separación de papel ajustable eléctricamente.
• Ajuste eléctrico del movimiento horizontal de la unidad de salida de conteo.

Unidad plegable:

• Brazo puente de caja plegable extendido de alta resistencia para garantizar la precisión del plegado y la estabilidad a alta velocidad.
• Utiliza un sistema de movimiento lateral sincrónico de guía lineal, con un puente de soporte de alta resistencia en el medio para un desplazamiento suave.
• Sistema de rodillo guía elástico con espacio libre ajustable, que protege contra daños por compresión y resuelve eficazmente los problemas de atascos de papel.
• Sistema de rueda guía de conformación plegable, con barras guía de asistencia, buen efecto de plegado con transporte de sujeción de correa superior e inferior.
• Transmisión por correa de aspiración trasera, motor accionado independientemente en ambos lados para corregir las desviaciones de forma eficaz.

Unidad de Transferencia:

• Control vinculado CNC, ajuste cómodo y rápido.
• Dispositivo de rodillo de presión de guía elástica, transmisión de sujeción por correa superior e inferior.
• Múltiples dispositivos de eliminación de residuos: cuchilla de aire, cepillo, cepillo giratorio eléctrico, excelente efecto de eliminación de residuos.
• Sistema de encolado ajustable a temperatura constante, que mantiene una temperatura constante del pegamento para unas características de unión óptimas.
• Sistema de rueda de pegamento grande con orificio de malla, pegado estable, cantidad de pegamento controlada, posición ajustable eléctricamente.

Características del equipo:

• Introducción
• 1. Todas las cintas transportadoras de papel se pueden mover de forma independiente. Las cintas transportadoras de papel están equipadas con ruedas prensadoras de papel, ventiladores y cepillos para limpiar al máximo el papel usado. Dispositivo de rueda guía, transmisión de sujeción por correa superior e inferior. Caminata eléctrica hacia la izquierda y hacia la derecha, fácil de ajustar el tamaño.
• 2. Rueda de encolado: Fabricada en acero inoxidable, más duradera y resistente a la corrosión. La tolva de pegamento está equipada con guías lineales, lo que hace que el ajuste de posición sea más conveniente y preciso.
• 3. Parte plegable: La función principal es doblar la caja hacia abajo y usar la placa correctora para corregir la línea de presión por segunda vez para doblar la caja en una caja estándar.
• 4. Para la limpieza de moldes, si la parte raspadora y la parte plegable no se han limpiado, los restos de papel usado se limpiarán nuevamente.

• 5. Junte las piezas con palmaditas: junte los puntos y extráigalos con un número preciso mediante el conteo de luz, el conteo y la corrección.
• 6. Parte de salida: Después de empujar hacia afuera, el soporte de papel de arriba presiona suavemente para la salida.

Configuración mecánica del departamento de embalaje:

(1), reductor Taizhou Haoli

(2), cilindro AirTAC, válvula solenoide

(3), eje de transmisión de potencia Guangdong Duffy

(4), rodamiento Harbin

Configuración eléctrica:

(1), Panasonic PLC

(2), contactor Siemens

(3), botón Schneider

(4), fuente de alimentación conmutada: Taiwán MEAN WELL

(5), interruptor fotoeléctrico Beifuning

(6), Relé Omron

(7) Interfaz hombre-máquina Kunlun Tongtai

• 8. Panel de control; Adopta control PLC y tiene funciones como puesta a cero y memoria. (Se puede seleccionar PLC combinado con control de pantalla táctil)
• 9. El panel controlador para cada acción de la máquina controla el movimiento izquierdo y derecho, la subida y bajada del plato de papel, etc.

METROparámetro de máquina

La velocidad máxima:320 metros/minuto

Número máximo de paquetes lanzados:20 paquetes

Tamaño máximo de cartón:700mm*500mm

Tamaño mínimo de cartón:195mm*105mm

Ancho máximo del cartón (incluida la tapa del columpio):1100 mm

Ancho mínimo del cartón (incluida la tapa del columpio):240 mm

Altura máxima de apilamiento:350 mm

Altura mínima de apilamiento:80mm

Cantidad máxima por paquete:50 piezas

Cantidad mínima por paquete:10 piezas

Cinturón:Siglin (empresa conjunta China-Alemania)
