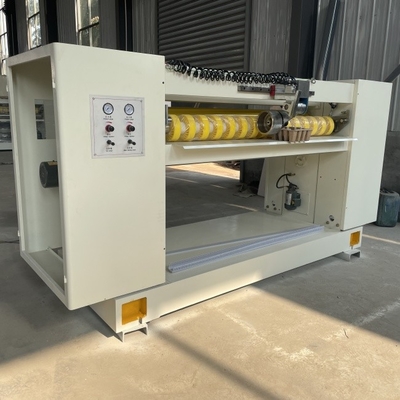

NC-100 cuchillas helicoidales cortadoras NC

La máquina cortadora transversal de papel corrugado, también conocida como máquina cortadora transversal, pertenece a la categoría de maquinaria de procesamiento de cartón. Dentro de una línea de producción de cartón corrugado, la máquina cortadora transversal de papel corrugado es el equipo utilizado para cortar el cartón en productos terminados. Su desempeño técnico y ajuste del equipo impactan directamente en la precisión del tamaño de corte final, si los pliegues se rompen y en la suavidad y apariencia de los bordes cortados del cartón terminado.


La máquina cortadora transversal de papel corrugado es una de las máquinas independientes esenciales en una línea de producción de cartón corrugado. Existen dos tipos de tronzadoras basadas en el método de control de transmisión: tronzadoras mecánicas y tronzadoras controladas por computadora. Las tronzadoras controladas por ordenador se manejan mediante ordenadores de control industrial. Cortan el cartón controlando la rotación del eje de la cuchilla según la longitud preestablecida. Combinadas con una transmisión mecánica precisa, estas máquinas pueden mantener errores de corte dentro de un rango de ±1 mm. Las máquinas cortadoras transversales controladas por computadora incluyen máquinas cortadoras transversales de cuchillas helicoidales y máquinas cortadoras transversales de cuchillas rectas. Las máquinas cortadoras transversales de cuchillas helicoidales son más adecuadas para el corte a alta velocidad de cartón grueso, proporcionando cortes suaves y una mayor vida útil de la hoja.

Característica estructural:

• Puede almacenar pedidos de 200 unidades, reemplazar las especificaciones del cortador de forma rápida y precisa, cambiar pedidos sin parar y permite que las computadoras en red faciliten la gestión de la producción.
• Los engranajes impulsores del eje de la cuchilla son de acero forjado con precisión y endurecimiento por inducción, transmisión sin juego, conexión avanzada sin llave y alta precisión de transmisión.
• La máquina cortadora adopta una estructura en espiral con cuchilla de acero frontal con incrustaciones y una cuchilla dentada. tijeras, tijeras, fuerza de corte, larga vida útil de la hoja
• Alrededor de los rodillos de alimentación se utiliza la forma de placa de engranaje solar, entrega suave, presión uniforme, fácil de aplastar la placa o causar bloqueo.
• Este modelo es el almacenamiento de energía de frenado (frenado no dinámico), por lo que el consumo de energía en el proceso de producción, el consumo promedio de electricidad es 1/3 de una máquina de corte NC ordinaria, ahorrando más del 70% de energía para alcanzar el objetivo de ahorrar dinero.
• Engranaje sin espacio ajustable con precisión para garantizar un compromiso preciso de la hoja y un equilibrio de funcionamiento.
• Utilizando una bomba de aceite independiente y un filtro con dos distribuciones de cobre en cada posición de engranaje, aceite, lubricación y refrigeración.
• Rodillo de cuchilla: material de acero forjado de buena calidad, equilibrado y con buena estabilidad.

Parámetros del diámetro del rodillo:

• Cruz en la distancia entre centros del eje de la cuchilla: ￠216 mm
• Antes del diámetro del rodillo transportador inferior ￠156 mm
• Después del diámetro del rodillo transportador inferior: ￠156 mm
• La parte delantera del diámetro del rodillo portapapeles: ￠70 mm
• La parte delantera del diámetro del rodillo portapapeles: ￠70 mm

Nota: Después de haber molido todos los rodillos, debe tratar con un revestimiento de cromo duro (excepto debajo del eje de la cuchilla).

Potencia de motores y parámetros eléctricos:

• Potencia del motor de accionamiento principal: servo síncrono de CA completo de 18,5 kW
• Antes y después de alimentar la potencia del motor: 3KW (control de frecuencia)
• Potencia del motor de la bomba de aceite lubricante: 0,25 KW.

Principalmente piezas compradas, materias primas y origen:
