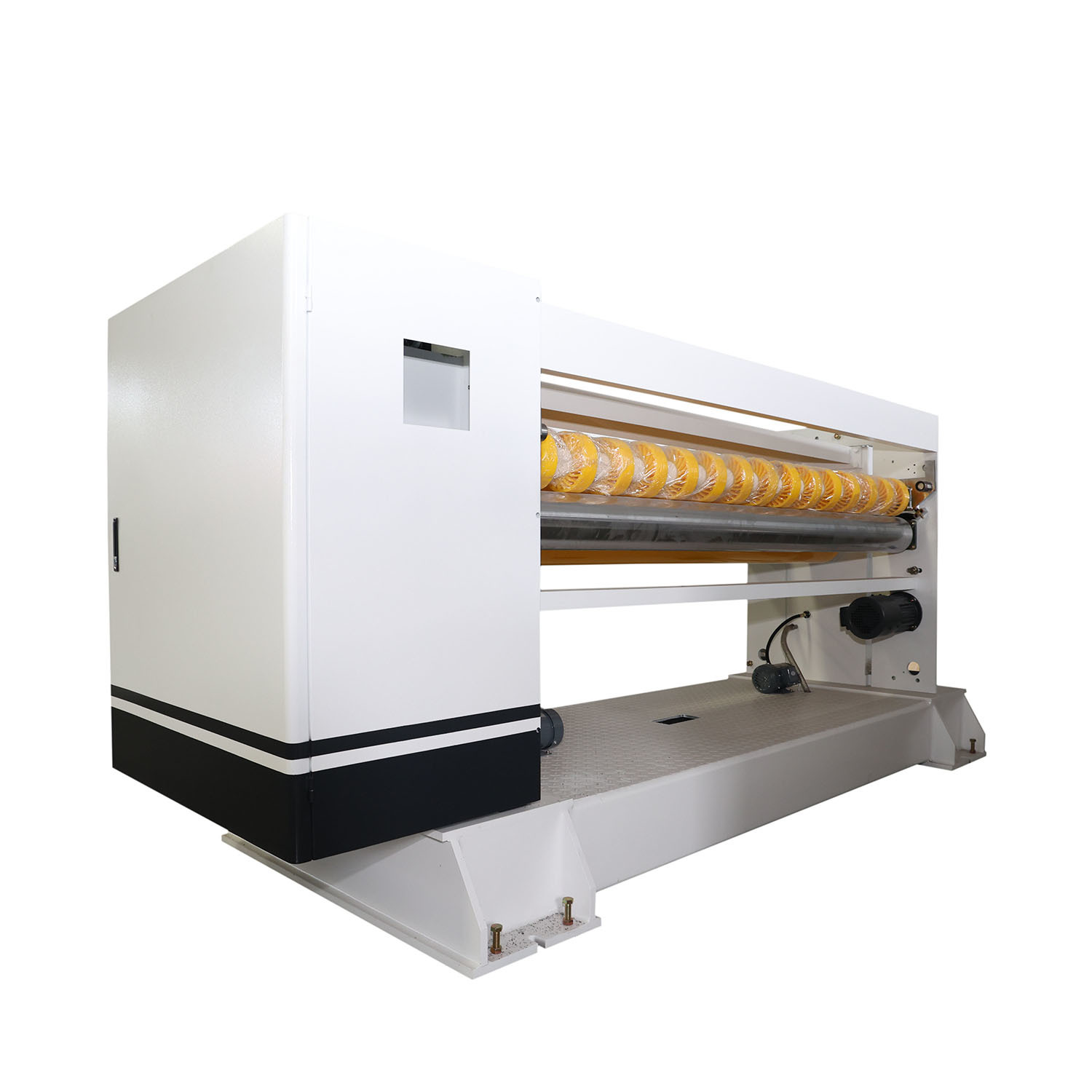

Cortadora NC de 1800 mm para línea de corrugado

La cortadora transversal es una unidad de procesamiento posterior crucial en una línea de producción de cartón corrugado, ubicada entre la sección de secado y la sección de apilamiento. Su función principal es realizar un corte transversal de alta velocidad y precisión del cartón corrugado producido continuamente según dimensiones preestablecidas, obteniendo así láminas individuales de cartón de longitudes especificadas.

Una cortadora transversal consta principalmente de un sistema de potencia, un mecanismo de alimentación de papel, un sistema de medición, un mecanismo de corte y un sistema de control. Su principio de funcionamiento es el siguiente: el flujo continuo de cartón corrugado es alimentado suavemente por los rodillos de alimentación. El sistema de medición (típicamente utilizando codificadores rotatorios o sistemas servo) rastrea la longitud de desplazamiento del tablero en tiempo real. Cuando el tablero alcanza la longitud de corte preestablecida, el sistema de control emite instantáneamente una orden para accionar la cuchilla de corte (generalmente un rodillo de cuchilla giratorio) para ejecutar un corte transversal de alta velocidad a través del tablero. Las cortadoras transversales de alta velocidad modernas emplean tecnología de servomotor, logrando una precisión de corte extremadamente alta (típicamente con un error dentro de ±1 mm) y ciclos de producción rápidos, igualando perfectamente la velocidad de las líneas de producción de cartón corrugado de alta velocidad.

El rendimiento de la cortadora transversal determina directamente la precisión dimensional, la calidad del corte y la eficiencia de producción del cartón terminado. Las cortadoras transversales avanzadas suelen presentar programación automatizada de pedidos, cambio de pedidos sin interrupciones y expulsión automática de desechos, lo que las convierte en un componente clave para garantizar la automatización, la inteligencia y la flexibilidad de la producción de cajas de cartón corrugado.

• Puede almacenar 200 pedidos, reemplazar especificaciones de corte de forma rápida y precisa, cambiar pedidos sin detenerse y permite computadoras en red para facilitar la gestión de la producción

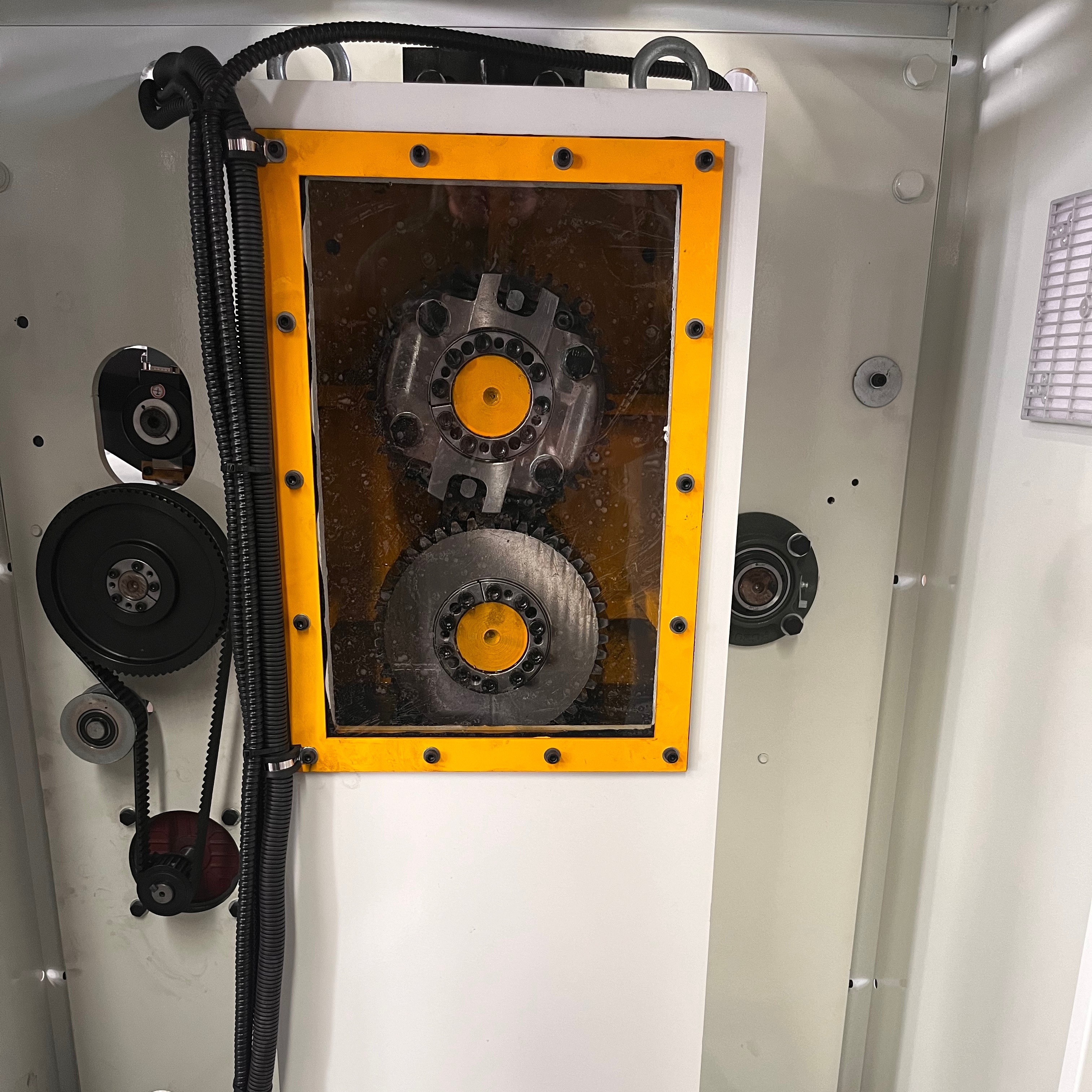

• Los engranajes de accionamiento del eje de la cuchilla son de acero forjado de precisión con endurecimiento por inducción, transmisión sin juego, conexión avanzada sin llave, alta precisión de transmisión

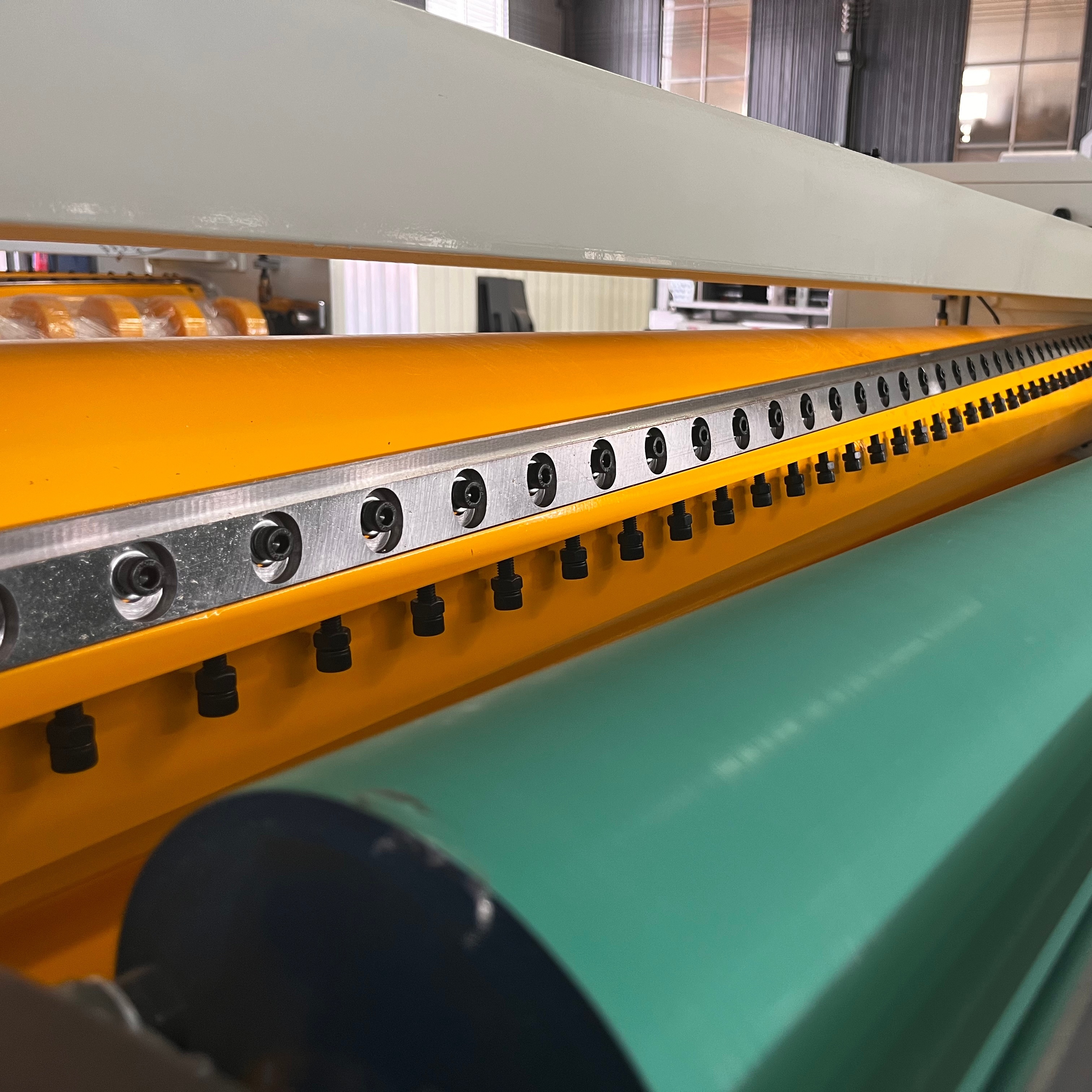

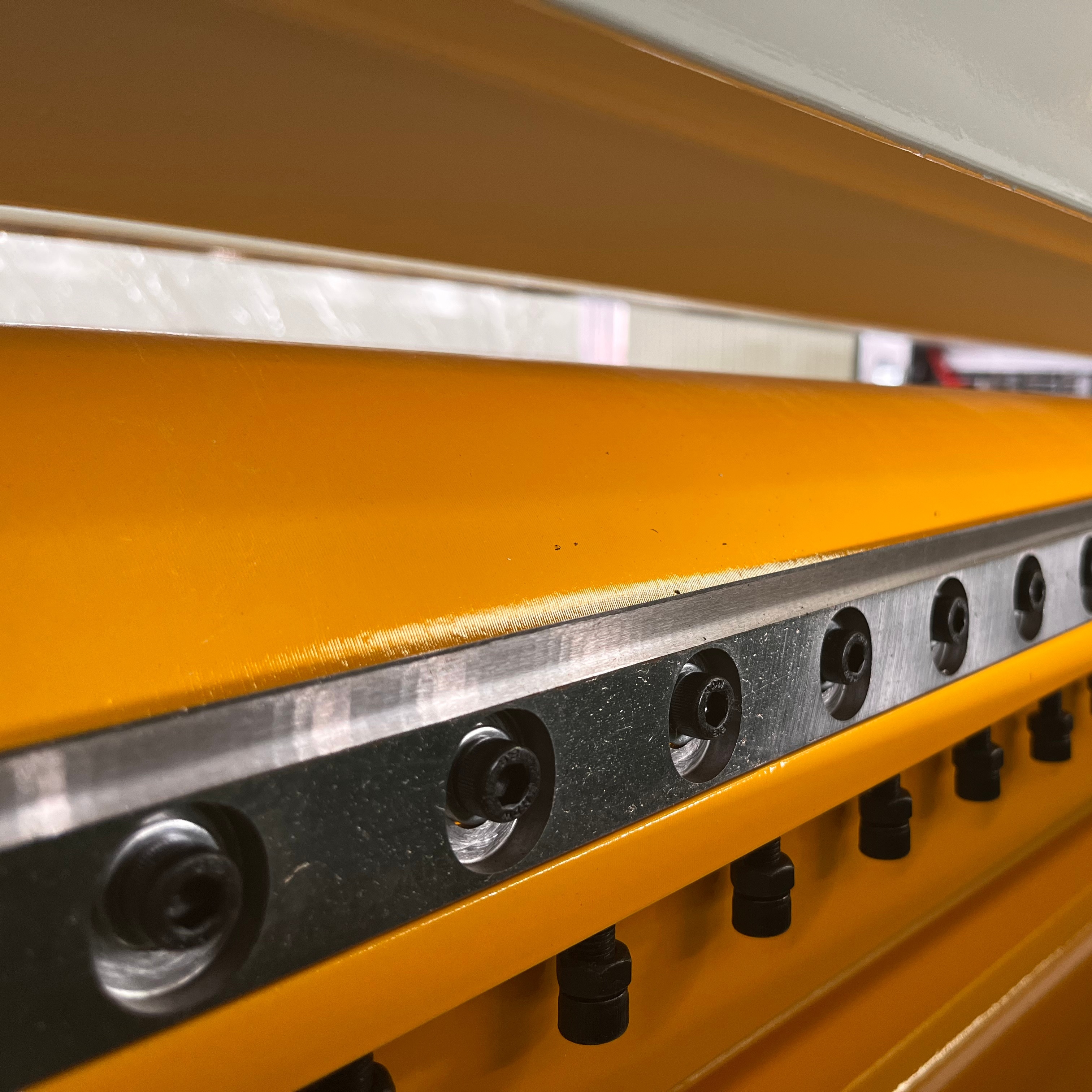

• La máquina de corte adopta una estructura de cuchilla de acero frontal insertada en espiral, cuchilla dentada, tijeras, fuerza de corte, larga vida útil de la cuchilla

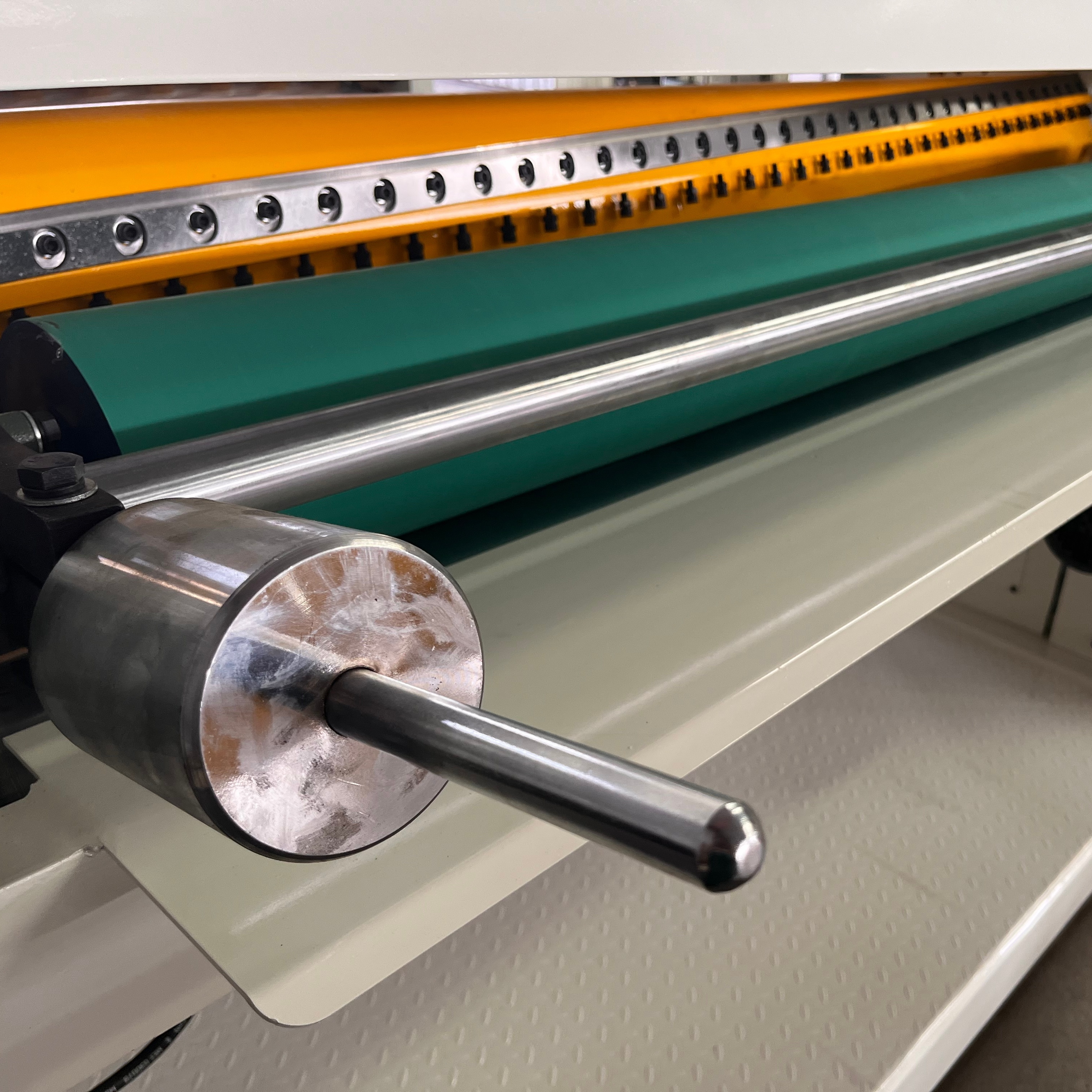

• Alrededor de los rodillos de alimentación se utiliza el sistema de plato de engranaje solar, entrega suave, presión uniforme, evitando aplastamiento del tablero o bloqueo
• El almacenamiento de energía de frenado (frenado no dinámico) reduce el consumo de energía; el consumo promedio de electricidad es 1/3 del de las máquinas de corte NC ordinarias, ahorrando más del 70% de energía
• El engranaje ajustable de precisión sin juego garantiza un acoplamiento preciso de la cuchilla y un equilibrio de funcionamiento
• Bomba de aceite independiente y filtro con dos distribuciones de cobre en cada posición de engranaje para lubricación y refrigeración
• Rodillo de cuchilla: material de acero forjado de alta calidad, equilibrado, con buena estabilidad
