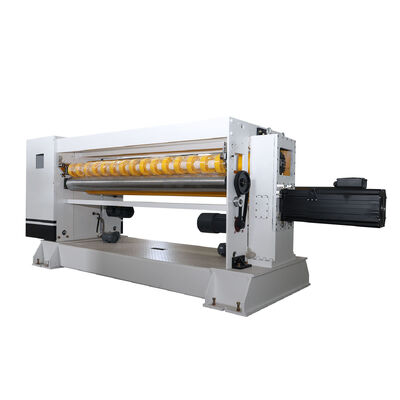

Línea de producción de cartón corrugado de 5 capas de 100 m/min
Sistema avanzado de control PLC que garantiza una calidad de producción constante con precisión del cortador NC.
Principales características estructurales
- Capacidad de almacenamiento de pedidos de 200 unidades para cambios en las especificaciones de los cortadores rápidos
- Cambios de orden sin interrupción de la producción
- Gestión de la producción informática en red
- De acero forjado de precisión, de cuchillo, con engranajes de accionamiento por eje de inducción
- Transmisión sin reacción con conexión sin llave avanzada
- Cuchillo de cuchilla de acero con estructura en espiral para una vida útil prolongada de la hoja
- Mecanismo de placas de engranaje solar para una entrega de material sin problemas
- Sistema de almacenamiento de energía de frenado que reduce el consumo de electricidad en más del 70%
- Sistema de lubricación independiente de la bomba de aceite y del filtro
- Rol de cuchillo de acero forjado de alta calidad para un equilibrio y una estabilidad óptimos
Especificaciones del diámetro del rodillo
| Distancia a través del centro del eje del cuchillo |
¢ 216 mm |
| Diámetro del rodillo transportador inferior antes del corte |
¢ 156 mm |
| Diámetro del rodillo transportador inferior después del corte |
¢ 156 mm |
| Diámetro del rodillo de la placa delantera |
¢ 70 mm |
Nota: Todos los rodillos (excepto los que se encuentran bajo el eje del cuchillo) reciben un recubrimiento cromado duro después de la molienda para una mayor durabilidad.
Motores de potencia y parámetros eléctricos
| Potencia del motor de accionamiento principal |
18.5 KW (servo sincrónico de CA completo) |
| Potencia del motor de alimentación (antes y después) |
3 KW (regla de frecuencia) |
| Potencia del motor de la bomba de aceite lubricante |
0.25 KW |
Principales componentes y materiales
| Componente |
Marca y origen |
| Servomotor de cambio continuo completo |
Shanghai Futian |
| Motor de frecuencia de alimentación |
Hebei Hengshui Yongshun. |
| Los rodamientos |
HRB, ZWZ, LYC (NSK japonés para rodamientos de rodillos de cuchillo) |
| El cinturón |
Alemania OPTIBELT |
| Contactores y relés |
Francia Schneider |
| Interruptor de proximidad |
Japón Omron |
| Tabla de control de movimiento |
Alemania MKS-CT150 |
| Accionamiento de alimentación |
Delta de Taiwán |
| Interfaz hombre-máquina |
Taiwan WEINVIEW o MCGS |
| Componentes neumáticos |
Zhejiang Sonor CSM |
Aplicaciones
La línea de producción de cartón corrugado Gerun está diseñada para la fabricación de cartón corrugado de 3, 5 y 7 capas de alta calidad.Esta línea de producción certificada CE e ISO ofrece una eficiencia y fiabilidad excepcionales para los fabricantes de envases, empresas de logística y empresas de impresión.
Especificaciones clave:Velocidad máxima de 100 metros por minuto, longitud mínima de corte de 500 mm, longitud máxima de corte de 9999 mm, tamaño del equipo compacto (Lmx4.2m x Wmx1.2m x Hmx1.4m).materiales de embalaje confiables para el transporte marítimo, almacenamiento y aplicaciones minoristas.
Opciones de personalización
Gerun ofrece precios económicos para la línea de producción de cartón corrugado con capacidades de corte precisas (uniforme ± 1 mm, no uniforme ± 2 mm).Cada conjunto de máquinas de 3500Kg está empaquetado en plástico y madera.. Cantidad mínima de pedido: 1 juego. Capacidad de suministro: 100 juegos por año. Tiempo de entrega: 20 días. Términos de pago: T/T.
Apoyo técnico y servicios
Apoyo integral que incluye orientación de instalación por expertos, formación del operador, servicios de mantenimiento regular, asistencia para la resolución de problemas, piezas de repuesto originales,y servicios de personalización para maximizar la eficiencia de los equipos, confiabilidad y productividad.
Embalaje y envío
Embalaje seguro con materiales de protección, cajas resistentes y palets que cumplan con las normas internacionales.El objetivo de este programa es mejorar la calidad de la información y la calidad de los servicios.Equipo logístico dedicado para una coordinación aduanera fluida y entrega oportuna.
Preguntas frecuentes
¿Qué marcas y modelos están disponibles?
Marca Gerun con los modelos 1400, 1600, 1800, 2000, 2200 y 2500.
¿Dónde se fabrica la línea de producción?
Provincia de Hebei, China.
¿Qué certificaciones tiene?
Certificaciones CE e ISO para las normas internacionales de calidad y seguridad.
¿Cuáles son los plazos de pago y entrega?
Pago T/T con un plazo de entrega de aproximadamente 20 días.
¿Cuál es la cantidad mínima de pedido y el embalaje?
Un conjunto mínimo, envasado en plástico y madera para un transporte seguro.
